Zasuwa wodociągowa to podstawowy element armatury sieciowej, który odpowiada za odcinanie przepływu wody w magistralach, przyłączach i rozgałęzieniach sieci wodociągowej. Choć z zewnątrz jest niewidoczna, jej rola w eksploatacji systemu jest kluczowa - umożliwia sekcjonowanie rurociągu, prowadzenie prac serwisowych oraz szybkie reagowanie w sytuacjach awaryjnych. Nowoczesne zasuwy wodociągowe, najczęściej w wykonaniu miękkouszczelnionym z żeliwa szarego lub sferoidalnego, projektowane są z myślą o wieloletniej, bezobsługowej pracy w trudnych warunkach gruntowych i przy zmiennych obciążeniach ciśnieniowych. Właściwy dobór zasuwy do średnicy DN, klasy ciśnienia PN oraz rodzaju połączenia ma bezpośredni wpływ na szczelność i trwałość całej instalacji. Jeśli chcesz zrozumieć, jak działa zasuwa wodociągowa, czym różnią się jej typy i na co zwrócić uwagę przy zakupie oraz montażu, warto przyjrzeć się temu elementowi bliżej.
Zasuwy wodociągowe i ich zastosowanie
Zasuwy wodociągowe pozwalają precyzyjnie odcinać lub przywracać przepływ wody w rurociągach, dzięki czemu stanowią podstawowy element armatury w sieciach miejskich, przemysłowych i instalacjach technologicznych. Wykorzystuje się je wszędzie tam, gdzie konieczna jest kontrola pracy przewodów, prowadzenie prac serwisowych lub zabezpieczenie infrastruktury przed skutkami awarii. W instalacjach z wodą pitną stosuje się zasuwy do wody, które gwarantują szczelność i odporność na korozję.
Zasuwa na wodociągu – funkcja w systemie
Funkcja zasuw wodociągowych w systemie przesyłu wody wykracza daleko poza proste „otwórz–zamknij”. Zasuwa wodociągowa jest elementem sekcjonującym sieć, który pozwala precyzyjnie wydzielać odcinki magistrali, rozdzielczych rurociągów i przyłączy bez konieczności wyłączania całego systemu. Dzięki temu możliwe jest prowadzenie napraw, modernizacji oraz płukania sieci przy zachowaniu ciągłości dostaw wody do pozostałych odbiorców. W układach pierścieniowych i rozgałęzionych zasuwy umożliwiają elastyczne sterowanie kierunkiem przepływu oraz optymalizację pracy sieci w zależności od zapotrzebowania i warunków hydraulicznych. W praktyce eksploatacyjnej prawidłowo rozmieszczone zasuwy wodociągowe ograniczają zasięg awarii, minimalizują straty wody i skracają czas interwencji służb technicznych. Co istotne, zasuwa w pozycji całkowicie otwartej nie powinna generować istotnych strat ciśnienia, dlatego jej konstrukcja musi zapewniać pełny przelot i stabilne prowadzenie klina.
Szczególnie istotne w sieciach rozdzielczych są zasuwy wodociągowe w zakresie średnic: DN32, DN40, DN50, DN80, DN100 do DN150, ponieważ obejmują one typowe przyłącza i rozmiary wodociągów przesyłowych. Odpowiedni dobór średnicy DN ma bezpośredni wpływ na parametry hydrauliczne instalacji, prędkość przepływu oraz możliwość skutecznego odcięcia konkretnego fragmentu sieci bez nadmiernego zaburzenia pracy całego układu. Właściwe zastosowanie zasuw DN32, DN40, DN50, DN80, DN100 czy DN150 pozwala zachować kompatybilność z rurociągami, ograniczyć straty miejscowe i zapewnić bezpieczną eksploatację systemu wodociągowego przez wiele lat. W systemie przesyłu wody to właśnie zasuwy decydują o bezpieczeństwie pracy sieci, możliwości jej etapowego rozwoju oraz kontroli nad hydrauliką całego układu wodociągowego.
Zasuwy na sieci wodociągowej – znaczenie armatury
Zasuwy na sieci wodociągowej umożliwiają odcinanie i segmentację rurociągów, co pozwala prowadzić prace serwisowe bez wyłączania całej sieci. W instalacjach miejskich stosuje się głównie zasuwy kołnierzowe i gwintowane, dostosowane do znormalizowanych ciśnień PN i średnic DN. Ich rozmieszczenie w newralgicznych punktach umożliwia szybkie reagowanie na awarie i utrzymanie ciągłości dostaw wody. Nowoczesne zasuwy projektowane są tak, aby minimalizować straty ciśnienia i zwiększać trwałość infrastruktury. W mniejszych średnicach stosuje się zasuwy do przyłączy domowych – zasuwy gwintowane, umożliwiające odcięcie doprowadzenia wody do pojedynczych budynków.
Budowa zasuw stosowanych w instalacjach wodnych
Zoptymalizowana konstrukcja zasuwy decyduje o jej szczelności, wytrzymałości oraz zachowaniu w zmiennych warunkach przepływu. Nowoczesna technologia produkcji, dobór materiałów wysokiej jakości, kształt klina, odpowiednie uszczelnienie i sposób prowadzenia trzpienia przekładają się bezpośrednio na niezawodność pracy w instalacjach wodociągowych.
Budowa zasuwy wodociągowej – główne założenia konstrukcyjne

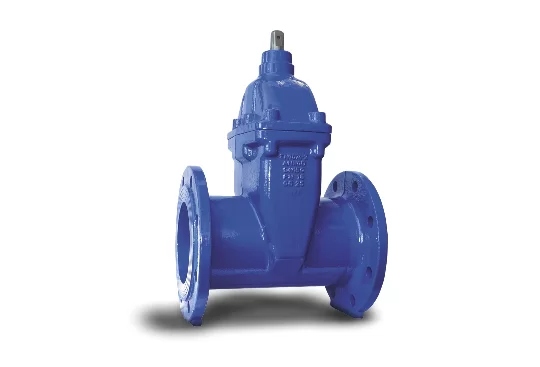

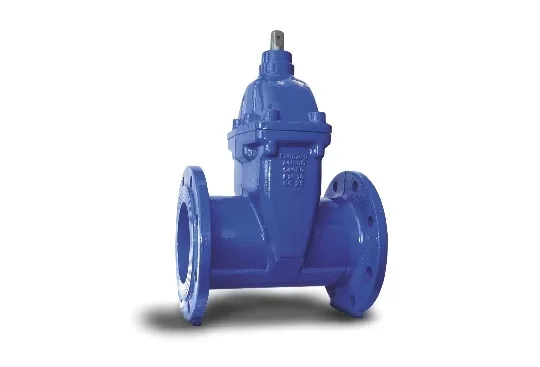

Głównym elementem budowy zasuwy wodociągowej jest korpus zasuwy, w którym osadzony jest klin odcinający przepływ cieczy. Korpus wykonuje się z żeliwa szarego lub sferoidalnego, aby zapewnić odporność na korozję i wytrzymałość mechaniczną. Trzpień precyzyjnie obsadzony i uszczelniony w pokrywie zasuwy, poprzez ruch obrotowy zapewnia przemieszczanie klina – góra-dół, otwierając lub zamykając przepływ. Na końcu trzpienia znajduje się kwadrat napędowy, na którym montuje się nasadę klucza (obudowy), za pośrednictwem którego można zamykać lub otwierać zasuwę. . W konstrukcji zasuwy wykorzystuje się elementy nierdzewne, mosiężne, tworzywa sztuczne oraz elementy uszczelniające - miękkie uszczelki z atestem do kontaktu z wodą pitną, takie połączenie gwarantuje szczelność i niezawodną pracę nawet po wielu latach, eksploatacji, często w trudnych warunkach środowiskowych. Wszystkie elementy przeznaczone do kontaktu z wodą są odporne na korozję lub zabezpieczone antykorozyjnie np. atestowaną epoksydową farbą proszkową. Kołnierz lub przyłącze gwintowane określa sposób montażu do rury. Zasuwa kołnierzowa montowana jest przez śruby do kołnierza rury, natomiast zasuwa gwintowana wkręcana jest bezpośrednio w rurę lub złączkę. Pozycję klina w zasuwie można regulować ręcznie – kluczem lub kółkiem ręcznym, opcjonalnie można zastosować przekładnię lub sterowany napęd elektryczny dla instalacji przemysłowych.
Zasuwa wodociągowa – budowa i działanie
Zasuwa do wody działa poprzez przesunięcie klina prostopadle do osi przepływu, co powoduje całkowite odcięcie lub udostępnienie przekroju przepływu. W budowie wyróżnia się klin, siedlisko uszczelniające, trzpień i mechanizm napędowy. Klin może być wykonany z żeliwa, mosiądzu lub stali z powłoką z elastomeru w wersjach miękkouszczelnionych; takie rozwiązanie zapewnia szczelność przy minimalnym docisku. Konstrukcja minimalizuje turbulencje przy pełnym otwarciu, dlatego zasuwa jest preferowana tam, gdzie konieczne jest utrzymanie stabilnego przepływu w sieci wodociągowej. Uszczelnienia eksploatowane są w warunkach zmiennego ciśnienia; dobór materiałów zależy od rodzaju cieczy — wody pitnej, ścieków czy wód technologicznych.
Rodzaje zasuw i ich oznaczenia
Różne typy zasuw wodociągowych różnią się konstrukcją, sposobem przyłączenia i zakresem zastosowań, a ich oznaczenia pomagają szybko określić parametry pracy, kompatybilność z rurociągiem oraz wymagania montażowe.
Rodzaje zasuw wodociągowych – klasyfikacja
Rodzaje zasuw wodociągowych można klasyfikować według kilku kluczowych kryteriów technicznych, które mają bezpośredni wpływ na sposób pracy w sieci. Podstawowy podział obejmuje zasuwy klinowe miękkouszczelnione oraz zasuwy z uszczelnieniem metalowym. W systemach dystrybucji wody pitnej dominują zasuwy miękkouszczelnione z gumowanym klinem, ponieważ zapewniają pełną szczelność przy zamknięciu i spełniają wymagania higieniczne dla kontaktu z wodą przeznaczoną do spożycia. Klasyfikacja może również dotyczyć sposobu przyłącza – zasuwy kołnierzowe stosowane w magistralach i większych średnicach DN, zasuwy kielichowe do rur PE i PVC oraz zasuwy gwintowane wykorzystywane głównie w mniejszych średnicach i przyłączach. Istotny jest także podział ze względu na konstrukcję trzpienia, zakres średnic czy klasę ciśnieniową PN.
Do klasyfikacji zasuw wodociągowych należy również rodzaj przesyłanego medium. W przypadku wody pitnej kluczowe są atesty higieniczne, odpowiednie materiały uszczelnień i powłok antykorozyjnych. Przy wodzie technicznej wymagania sanitarne są mniejsze, ale nadal istotna jest odporność na korozję i trwałość powłoki. W sieciach kanalizacyjnych i przy ściekach stosuje się rozwiązania o zwiększonej odporności na osady, cząstki stałe oraz agresywne środowisko, często z inną geometrią przelotu i wzmocnioną ochroną antykorozyjną. Oznacza to, że dobór typu zasuwy powinien zawsze uwzględniać nie tylko średnicę DN i ciśnienie robocze, ale także charakter medium, ponieważ to on w dużej mierze determinuje konstrukcję, materiały i trwałość armatury w danym systemie przesyłu.
Oznaczenie zasuwy wodociągowej – normy i wytyczne
Oznaczenie zasuwy wodociągowej obejmuje symbol zasuwy, średnicę DN, ciśnienie nominalne PN oraz materiał korpusu. Normy definiują sposób zapisu, co ułatwia wymianę informacji między projektantami, instalatorami i inwestorami. Oznaczenie powinno również zawierać informacje o typie uszczelnienia (miękkouszczelniona lub metal–metal), rodzaju przyłącza (kołnierzowy, gwintowany) oraz stosowny numer katalogowy producenta armatury wodociągowej. Na schematach sieci symbol zasuwy jednoznacznie identyfikuje funkcję odcinania i lokalizację węzła. W praktyce oznaczeń używa się do planowania konserwacji i negocjacji ceny zasuwy wodociągowej przy zamówieniach.
Zasuwa a zawór – najważniejsze różnice
Podstawowa różnica między zasuwą a zaworem polega na przeznaczeniu: zasuwa to urządzenie odcinające, minimalizujące opory przy pełnym otwarciu, natomiast zawór umożliwia precyzyjną regulację przepływu. Zrozumienie tych różnic ułatwia właściwy dobór armatury do warunków pracy i rodzaju medium. Zawory grzybkowe, kulowe lub iglicowe nadają się do regulacji przepływu wody w rurociągach; zasuwa zaś znajduje zastosowanie tam, gdzie konieczne jest całkowite odcięcie segmentu rury. W praktyce eksploatacyjnej zasuwa stosowana jest w głównych ciągach przesyłowych sieci wodociągowych i w przyłączach wodociągowych do izolacji odcinków przy pracach na sieci. Wybór pomiędzy zasuwą a zaworem zależy od wymaganej funkcji: odcinania lub regulacji przepływu w sieci wodociągowej.
Montaż, naprawa i koszty eksploatacji zasuw
Sposób montażu, jakość wykonania połączeń oraz systematyczna konserwacja mają bezpośredni wpływ na niezawodność zasuw i koszty ich późniejszej eksploatacji. Odpowiednie procedury serwisowe pozwalają ograniczyć ryzyko nieszczelności i przedłużyć okres eksploatacji armatury.
Montaż zasuwy wodociągowej – podstawowe zasady
Montaż zasuwy wodociągowej powinien być wykonany zgodnie z dokumentacją projektową oraz wytycznymi producenta, z zachowaniem osiowości rur i bez wprowadzania dodatkowych naprężeń do korpusu armatury. Kluczowe jest właściwe przygotowanie podłoża - stabilne, zagęszczenie podsypki piaskowej oraz równomierne podparcie zasuwy na całej długości, tak aby nie przenosiła obciążeń od gruntu ani od pracy rurociągu. Przed zabudową należy sprawdzić stan powłoki epoksydowej, czystość wnętrza oraz działanie mechanizmu zamykającego. Połączenia kołnierzowe wymagają krzyżowego dokręcania śrub z kontrolą momentu, a w przypadku zasuw kielichowych należy bezwzględnie przestrzegać zasad montażu uszczelek i głębokości wsunięcia rury. Zasuwa powinna być montowana w pozycji umożliwiającej swobodną pracę trzpienia oraz współpracę z obudową teleskopową i skrzynką uliczną. Prawidłowy montaż zasuwy wodociągowej ma bezpośredni wpływ na szczelność sieci, trwałość armatury oraz bezawaryjną eksploatację systemu wodociągowego.
W przypadku zasuw gwintowanych szczególne znaczenie ma poprawne przygotowanie połączeń gwintowych. Gwinty należy oczyścić, sprawdzić ich stan oraz zastosować odpowiedni materiał uszczelniający, np. taśmę PTFE, pakuły lub pastę z włóknem, dobraną do medium i ciśnienia roboczego. Podczas wkręcania nie wolno przenosić momentu obrotowego przez korpus zasuwy – należy używać kluczy na częściach przyłączeniowych, aby nie doprowadzić do skręcenia lub rozszczelnienia konstrukcji. Prawidłowy montaż zasuwy gwintowanej w instalacji wodociągowej minimalizuje ryzyko przecieków i zapewnia stabilną pracę układu pod ciśnieniem.
Obudowa zasuwy wodociągowej – zastosowanie i wymagania
Obudowy do zasuw wodociągowych, nazywane również kluczami do zasuw, to elementy umożliwiające bezpośrednie sterowanie zasuwą podziemną bez konieczności odkopywania armatury. Montuje się je na sztywno lub teleskopowo na trzpieniu zasuwy wodociągowej, łącząc dolną część klucza z kwadratem napędowym trzpienia, a górną część klucza wyprowadzając do poziomu terenu. Dzięki regulowanej długości obudowa kompensuje różnice głębokości posadowienia i przenosi moment obrotowy z klucza ręcznego na trzpień zasuwy. Na zakończeniu obudowy montuje się skrzynkę uliczną do zasuw, osadzoną w gruncie lub w nawierzchni asfaltowej, która chroni dostęp do trzpienia przed zanieczyszczeniami i umożliwia szybkie zlokalizowanie punktu odcinającego wodę. Prawidłowo dobrany klucz sztywny lub teleskopowy do zasuwy oraz solidna skrzynka uliczna gwarantują bezpieczną eksploatację sieci wodociągowej i sprawną obsługę w sytuacjach awaryjnych.
Naprawa zasuwy wodociągowej – typowe problemy i rozwiązania
Naprawy zasuw wodociągowych w praktyce najczęściej wynikają nie z samej idei konstrukcji, lecz z oszczędności na materiałach, słabego zabezpieczenia antykorozyjnego albo niedokładnego wykonania detali, takich jak uszczelnienia czy prowadzenie klina. Dobrze zaprojektowana zasuwa wodociągowa, wykonana z żeliwa szarego lub sferoidalnego, z pełnym pokryciem epoksydowym i trzpieniem ze stali nierdzewnej, w normalnych warunkach pracy jest urządzeniem praktycznie bezobsługowym przez wiele lat. W sieci podziemnej każda awaria oznacza wykop, przerwę w dostawie wody i realne koszty dla gminy lub przedsiębiorstwa wodociągowego, dlatego kluczowy jest wybór producenta zasuw wodociągowych, który oferuje sprawdzone, certyfikowane rozwiązania i zapewnia dostęp do części oraz serwisu w Polsce. Wysoka jakość wykonania to łatwiejszy montaż, mniej interwencji, niższe koszty eksploatacji i większe bezpieczeństwo pracy całej sieci wodociągowej.
Zasuwa wodociągowa cena – czynniki kosztowe
Cena zasuwy wodociągowej zależy przede wszystkim od średnicy nominalnej DN i klasy ciśnieniowej PN, bo to one determinują masę korpusu i wytrzymałość konstrukcji. Duże znaczenie ma materiał wykonania – najczęściej żeliwo sferoidalne z powłoką epoksydową – oraz jakość zabezpieczenia antykorozyjnego, które wpływa na trwałość w gruncie. Na koszt zasuwy wodociągowej oddziałuje także typ uszczelnienia, rodzaj klina (miękkouszczelniony czy metalowy), wykonanie trzpienia ze stali nierdzewnej oraz obecność dodatkowych rozwiązań, takich jak ochrona przed zanieczyszczeniem gwintu czy system odciążenia uszczelnień. Różnice cenowe wynikają również z producenta, zgodności z normami (np. PN-EN), atestów do wody pitnej oraz miejsca produkcji. W praktyce im wyższa jakość materiałów i zabezpieczeń, tym wyższa cena, ale też dłuższa bezawaryjna eksploatacja sieci wodociągowej.
