Sprawne funkcjonowanie systemu wodociągowego wymaga odpowiedniej konstrukcji sieci, właściwego doboru przewodów oraz precyzyjnego zaplanowania instalacji. Każdy z tych elementów tworzy układ, który zapewnia ciągłość dostaw i stabilne parametry wody.
System wodociągowy – podstawy funkcjonowania
Działanie systemu wodociągowego wynika z ścisłej zależności między rurociągami, stacjami uzdatniania i sieciami dystrybucyjnymi, które odpowiadają za dostawę wody do odbiorców. Efektywność układu warunkują odpowiednie parametry hydrauliczne i właściwa eksploatacja.
Zadania systemu wodociągowego
System wodociągowy ma za zadanie dostarczać wodę o określonych parametrach jakościowych i ilościowych do punktów odbioru. W zadania wchodzi zarządzanie przepływem, utrzymanie ciśnienia oraz gwarancja niezawodności dostawy.
Zasady działania układu dystrybucji wody
Układ dystrybucji opiera się na zdefiniowanych schematach sieci wodociągowej: pierścieniowym, tranzytowym lub rozdzielczym. W układzie pierścieniowym zapewniana jest redundancja dostawy wody poprzez obwód rurociągów, co podnosi niezawodność. W układzie rozdzielczym przeważają przewody rozdzielcze dostarczające wodę bez redundancji, stosowane tam, gdzie można kontrolować obciążenia. W praktyce wybór zależy od ilości wody wymaganej w rejonie, topografii terenu oraz dostępności stacji uzdatniania.
Elementy instalacji wodociągowej w budynkach
Elementy instalacji wodociągowej w budynkach obejmują przyłącza, liczniki, przewody wewnętrzne oraz armaturę wodociągową. Ich układ musi być dopasowany do sieci zewnętrznej i spełniać wymagania techniczne związane z montażem oraz bezpieczeństwem eksploatacji.
Instalacja wodociągowa – elementy składowe
Elementy instalacji wodociągowej obejmują przyłącze od rury sieciowej do punktów wewnętrznych, liczniki, zawory odcinające, filtry i kratki rewizyjne. W skład wchodzą przewody rozdzielcze, piony, podejścia do armatury i urządzeń sanitarnych. Kluczowe jest wykonanie jednolitych i szczelnych połączeń między przewodami budynku a przyłączem sieciowym oraz uwzględnienie ciśnienia roboczego wynikającego ze schematu sieci, tak aby zapewnić prawidłowy przepływ i bezpieczną eksploatację instalacji. Dla zapewnienia bezpieczeństwa montaż przewodów i elementów sieci wymaga zastosowania zaworów zwrotnych, osadników oraz połączeń umożliwiających lokalizację awarii i odłączenie od sieci bez przerwy dostawy dla innych odbiorców.
Funkcje poszczególnych części instalacji
Każdy element instalacji pełni specyficzną funkcję: przyłącza dostarczają wodę z sieci do budynku, liczniki mierzą ilość wody, zawory regulują i odcinają przepływ, a przewody rozdzielcze prowadzą media do punktów poboru. Filtry i zawory redukcyjne chronią instalację przed zanieczyszczeniami i nadmiernym ciśnieniem; zbiorniki wyrównawcze stabilizują dostawę w czasie zmian zapotrzebowania. Przy projektowaniu układów wewnętrznych uwzględnia się schemat wodociągu budynku z podziałem na obwody zimnej i ciepłej wody oraz wymagane ciśnienia dla urządzeń sanitarnych.
Sieć wodociągowa – klasyfikacja i komponenty
Sieć wodociągowa może przyjmować różne układy w zależności od warunków terenowych, zapotrzebowania i charakteru zabudowy. Jej klasyfikacja obejmuje podział na systemy miejskie i wiejskie oraz analizę komponentów, które wpływają na niezawodność i sposób dystrybucji wody.
Rodzaje sieci wodociągowych w praktyce
Rodzaje sieci wodociągowych obejmują trzy podstawowe układy: pierścieniowy, rozdzielczy i tranzytowy. Sieć pierścieniowa zapewnia wysoką niezawodność dzięki możliwości zasilania obszaru z kilku stron. Sieć rozdzielcza jest prostsza i tańsza w budowie, lecz nie gwarantuje ciągłości dostaw w razie awarii. Sieć tranzytowa służy do przesyłu wody między stacjami uzdatniania a strefami dystrybucji. Wybór rodzaju sieci zależy od topografii terenu, zapotrzebowania na wodę i charakteru zabudowy.
Elementy sieci wodociągowej i ich rola
Elementy sieci wodociągowej obejmują rurociągi, zawory odcinające i regulacyjne, hydranty, tłumiki przepływu, komory zasuw, przepompownie i zbiorniki. Rurociągi przenoszą wodę zarówno w trybie przesyłowym, jak i dystrybucyjnym; dobór średnicy i materiału wpływa na przepływ i straty ciśnienia. Hydranty umożliwiają czerpanie awaryjne i działania gaśnicze; zawory rozdzielcze służą do izolacji odcinków sieci. Stacje uzdatniania oraz punkty poboru wody, takie jak studnie, są powiązane z rurociągami przez przyłącza. Elementy te decydują o trwałości sieci i możliwościach modernizacji oraz wpływają na efektywność systemu zaopatrzenia.
Rodzaje przewodów wodociągowych stosowanych w sieciach
W sieciach wodociągowych stosuje się przewody wykonane z żeliwa sferoidalnego, stali, PVC oraz PE. Rury żeliwne wykorzystuje się głównie w magistralach ze względu na dużą trwałość. Rury stalowe wybiera się tam, gdzie wymagana jest wysoka wytrzymałość mechaniczna. Rury PVC i PE dominują w sieciach rozdzielczych, ponieważ są lekkie, odporne na korozję i łatwe w montażu. Dobór rodzaju przewodu zależy od średnicy, ciśnienia roboczego oraz przeznaczenia odcinka sieci. W instalacjach z przyłączami często stosuje się także elementy takie jak nawiertki do wody (np. nawiertki samonawiertne), zasuwy z opaską i nawiertki wodociągowe, które ułatwiają tworzenie odgałęzień.
Schematy układów wodociągowych
Schematy układów wodociągowych przedstawiają przebieg przewodów, rozmieszczenie armatury oraz podział sieci na strefy ciśnień. Mogą mieć formę prostych rysunków instalacyjnych lub rozbudowanych map hydraulicznych odwzorowujących pracę całego systemu.
Instalacja wodociągowa – schemat poglądowy
Schemat poglądowy instalacji wodociągowej to uproszczony rysunek prezentujący przyłącza, piony, liczniki i główne zawory. Służy do szybkiej identyfikacji obiegów i planowania prac serwisowych. Na schemacie zaznacza się kierunki przepływu wody, punkty pomiarowe i lokalizację zbiorników wyrównawczych. Dla instalacji budynkowych schemat wodociągu uwzględnia oddzielne obwody dla ciepłej i zimnej wody oraz elementy zabezpieczające przed cofaniem się wody i zanieczyszczeniami. Rysunek poglądowy stanowi podstawę dokumentacji wykonawczej. Schematy te ułatwiają koordynację z innymi sieciami, w tym siecią kanalizacyjną, oraz definiują miejsca, gdzie dostarczana jest woda z systemu zaopatrzenia. Dzięki nim możliwe jest planowanie modernizacji sieci oraz optymalizacja rozmieszczenia armatury.
Schemat sieci wodociągowej w terenie
Schemat sieci wodociągowej w terenie to szczegółowy plan pokazujący przebieg rurociągów, przyłącza, stacje uzdatniania i punkty odbioru. Zawiera dane geodezyjne, głębokości posadowienia rur oraz katalog uzbrojenia sieci. W schemacie terenowym oznacza się również elementy kanalizacji i ewentualne miejsca przecinania się sieci. Przy projektowaniu schematu terenowego bierze się pod uwagę warunki gruntowe, transport przepływu i dostęp dla konserwacji. Schemat ten służy do określenia lokalizacji remontów i planowania prac budowlanych związanych z budową sieci; uwzględniając rurociągi tranzytowe i lokalne przewody rozdzielcze, możliwe jest także modelowanie scenariuszy awaryjnych oraz planowanie dostawy wody w czasie przestojów. Szczegółowy schemat ułatwia współpracę z mpwik i innymi jednostkami odpowiedzialnymi za dostawy wody i kanalizację.
Schemat wodociągu jako narzędzie projektowe
Schemat wodociągu wykorzystywany w projektowaniu jest narzędziem do analizy hydraulicznej: służy do wyznaczania strat ciśnienia, przepływu i optymalizacji średnic rur. Zawiera informacje o typie przewodów, lokalizacji pompowni i zbiorników oraz o rozgałęzieniach sieci. Projektanci stosują go do wyznaczenia stref ciśnień, lokalizacji zaworów i zasad kontroli przepływu. Schemat używany jest także do oceny wpływu rozbudowy na bieżącą dostawę i na pracę stacji uzdatniania wody; umożliwia symulacje awarii i planowanie prac naprawczych tak, aby minimalizować przerwy w dostawie. Dokumentacja schematu powinna być kompatybilna z bazami danych uzbrojenia sieci i systemami GIS, co usprawnia zarządzanie siecią.
Projektowanie i planowanie układów wodociągowych
Projektowanie układów wodociągowych wymaga określenia kryteriów doboru przewodów, armatury i urządzeń regulacyjnych. Kluczowe znaczenie ma analiza zapotrzebowania, warunków terenowych oraz niezawodności dostaw, co pozwala tworzyć konfiguracje dostosowane do specyfiki danego obszaru.
Zasady doboru rozwiązań technicznych
Dobór rozwiązań technicznych opiera się na analizie zapotrzebowania na wodę, warunków terenowych i wymogów dotyczących niezawodności. Projekt przewodów uwzględnia przepływ i spadki ciśnienia, a także kompatybilność materiałową z uzdatnianiem wody. W procesie określa się rodzaje przewodów wodociągowych, średnice i typ połączeń oraz lokalizację pompowni i zbiorników. Kryteria obejmują długość tranzytowych rurociągów, dostępność punktów przyłącza oraz wymagania dotyczące utrzymania i dostawy wody w warunkach awaryjnych. Projektanci określają także sposób odprowadzać ścieki i koordynują inwestycje z siecią kanalizacyjną, zwracając uwagę na uzbrojenie sieci i wpływ przebudów na system zaopatrzenia. Dokumentacja projektowa powinna zawierać schemat sieci wodociągowej, bilans hydrauliczny, specyfikację instalacji wodociągowej oraz procedury eksploatacyjne. W wielu projektach wykorzystuje się rozwiązania oferowane przez producenta armatury wodociągowej, co pozwala dobrać elementy o wymaganych parametrach.
Przykłady konfiguracji systemów wodociągowych

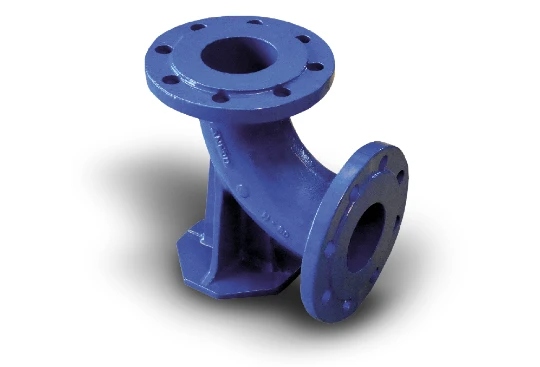

Przykładowe konfiguracje obejmują system pierścieniowy dla obszarów miejskich z redundancją i strefowaniem ciśnień, układ rozdzielczy dla osiedli o stabilnym zapotrzebowaniu oraz hybrydowe kombinacje z magistralami tranzytowymi łączącymi stacje uzdatniania z rejonami rozdziału. Konfiguracje zawierają parametry rurociągów, lokalizacje zaworów i hydrantów oraz zasady przyłączeń budynków. W sieciach tego typu często wykorzystuje się specjalistyczne elementy, takie jak kształtki wodociągowe, które umożliwiają rozbudowę układów i tworzenie nowych odgałęzień.
