Wykonywanie przyłączy do istniejących rurociągów jest jedną z najczęstszych prac realizowanych przez instalatorów i przedsiębiorstwa wodociągowe. W nowoczesnych sieciach standardem stało się jednak wykonywanie takich prac bez wyłączania rurociągu z eksploatacji.
Dlatego coraz większe znaczenie mają aparaty do nawiercania wodociągów pod ciśnieniem z serii NAP, które umożliwiają wykonanie odejścia z rurociągu bez przerywania dostawy wody.
Firma ANWOD Armatura oferuje profesjonalne aparaty do nawiercania, zaprojektowane specjalnie z myślą o instalatorach pracujących przy budowie i modernizacji sieci wodociągowych.
Czym jest nawiercanie wodociągu pod ciśnieniem
Nawiercanie wodociągu pod ciśnieniem to technologia wykonywania otworów w rurociągu, który pozostaje w trakcie pracy i znajduje się pod ciśnieniem roboczym.
Rozwiązanie to pozwala wykonać nowe przyłącze bez konieczności:
- wyłączania odcinka sieci,
- opróżniania rurociągu,
- przerywania dostawy wody dla odbiorców.
Dzięki temu instalator może wykonać odejście w znacznie krótszym czasie, a przedsiębiorstwo wodociągowe unika kosztownych przerw w eksploatacji sieci.
Jak działa aparat do nawiercania wodociągów
Technologia nawiercania wodociągów składa się z kilku etapów i wymaga zastosowania odpowiedniego sprzętu.
Proces nawiercania opisuje szczegółowa instrukcja obsługi aparatu do nawierania pod linkiem: Instrukcja obsługi NAP
- Montaż obejmy do nawiercania
Na rurociągu instalowana jest obejma do nawiercania z odejściem kołnierzowym lub z gwintem. - Montaż zasuwy
Do obejmy montowana jest zasuwa wodociągowa, która umożliwia późniejsze zamknięcie przyłącza. - Instalacja aparatu do nawiercania
Do zasuwy instalowany jest aparat do nawiercania wodociągów pod ciśnieniem. - Wykonanie nawiertu
Wiertło koronowe lub frez wykonuje otwór w ściance rurociągu, a wycięty fragment materiału pozostaje w narzędziu. - Zamknięcie zasuwy
Po zakończeniu wiercenia aparat jest wycofywany, a zasuwa zamykana.
W efekcie powstaje nowe odejście z rurociągu gotowe do podłączenia instalacji.
Aparaty do nawiercania wodociągów ANWOD
Firma ANWOD Armatura oferuje kompletne zestawy do wykonywania nawiertów w sieciach wodociągowych. Sprzęt jest przeznaczony do pracy w rurociągach wykonanych z różnych materiałów.
Możliwe jest wykonywanie nawiertów w rurach:
- PE
- PVC
- żeliwnych
- stalowych
- azbestocementowych
Urządzenia mogą pracować przy ciśnieniu roboczym do 1,6 MPa, co odpowiada standardowym warunkom eksploatacji sieci wodociągowych.
Aparat do nawiercania wodociągów pod ciśnieniem Zestaw Duży NAP-200
Duży zestaw aparatu do nawiercania NAP-200 jest przeznaczony do profesjonalnych zastosowań w sieciach wodociągowych.
Karta katalogowa aparatu NAP-200
Aparat umożliwia wykonywanie nawiertów:
- przez zasuwy gwintowane
- przez zasuwy kołnierzowe
z wykorzystaniem opasek do nawiercania
Zestaw pozwala wykonywać nawierty między innymi przez zasuwy o średnicach:
- DN50
- DN80
- DN100
- DN150 w wariancie rozszerzonym

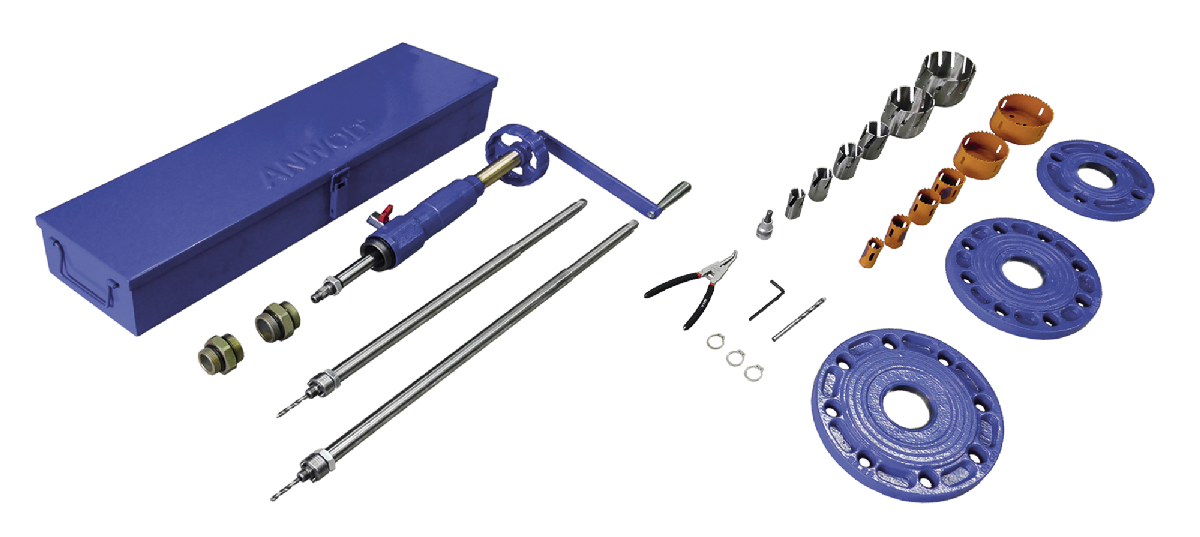

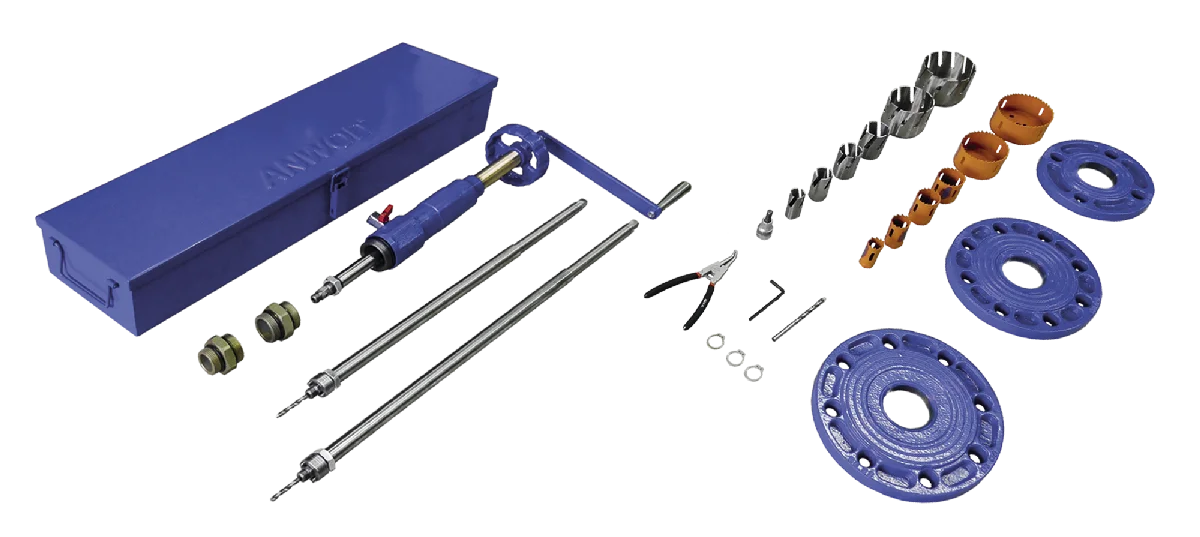

W skład zestawu wchodzą m.in.:
- wiertła koronowe bimetaliczne lub węglikowe do rur twardych
- frezy do rur miękkich
- wymienne wrzeciona
- wiertło pilotowe
- kołnierze gwintowane
- adapter do napędu wkrętarką
- komplet uszczelnień
Takie wyposażenie pozwala instalatorowi pracować na różnych typach rurociągów bez konieczności stosowania dodatkowych narzędzi.

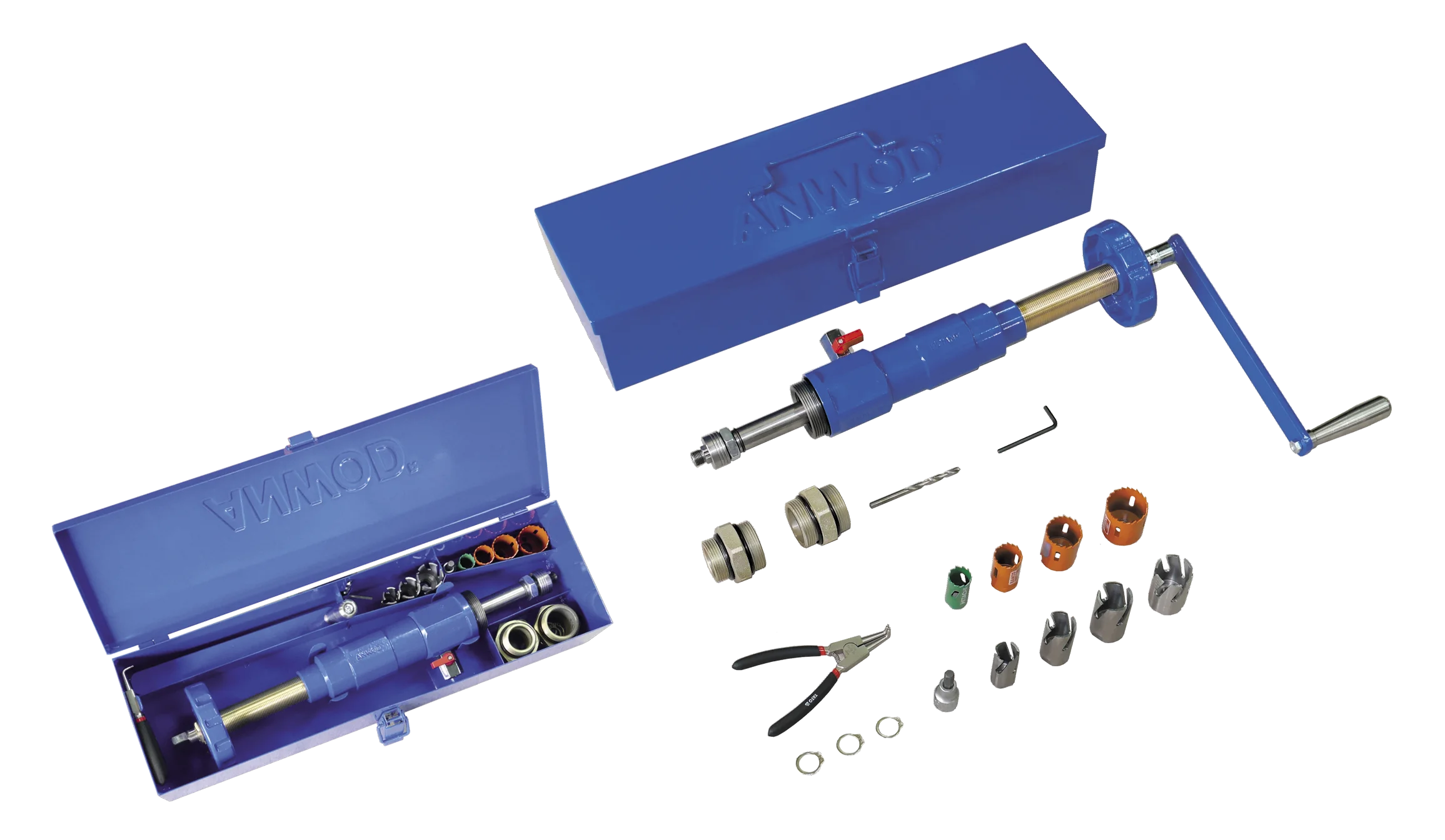

Aparat do nawiercania wodociągów Zestaw Maly NAP-100
W przypadku wykonywania mniejszych przyłączy często stosowany jest aparat do nawiercania wodociągów: Zestaw Mały NAP-100. Aparat dedykowany jest do nawiercania przez zasuwy gwintowane.
Karta katalogowa aparatu NAP-100
Urządzenie to jest szczególnie przydatne przy:
- przyłączach domowych
- lokalnych rozgałęzieniach sieci
- pracach serwisowych
Dzięki mniejszym wymiarom aparat jest łatwiejszy w transporcie i wygodny podczas pracy w ograniczonej przestrzeni wykopu.
Aparat do nawiercania przez zawory kulowe NAP-300
W ofercie ANWOD znajduje się również aparat do nawiercania przez zawory kulowe NAP-300.
Rozwiązanie to stosowane jest w instalacjach:
- wodnych
- sprężonego powietrza
- instalacjach przemysłowych
Aparat montowany jest na dwudzielnej obejmie remontowej i umożliwia wykonanie otworu bez ingerencji w pracę instalacji.
Korpus urządzenia wykonany jest z żeliwa sferoidalnego, co zapewnia wysoką wytrzymałość podczas pracy.
Napęd aparatu do nawiercania
W zależności od potrzeb aparat może być obsługiwany ręcznie lub przy użyciu napędu mechanicznego.
Karta katalogowa napędu do aparatu NAP-900
Dzięki zastosowaniu adaptera możliwe jest użycie:
- wkrętarki
- napędu elektrycznego
Takie rozwiązanie znacząco przyspiesza proces wiercenia i zmniejsza wysiłek instalatora. Jest to szczególnie przydatne przy większych średnicach nawiertów lub w rurociągach stalowych.
