Aparat do nawiercania wodociągów pod ciśnieniem - Zestaw Mały

SYMBOL PRODUKTU

NAP-100

Przeznaczenie

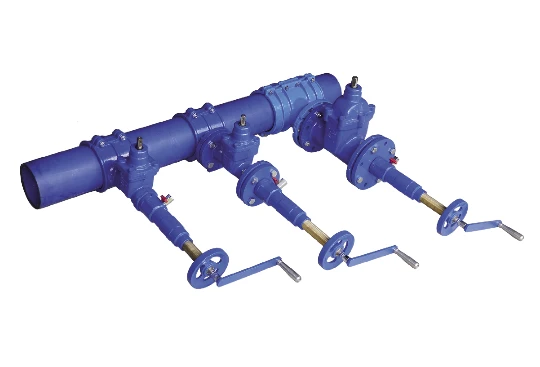

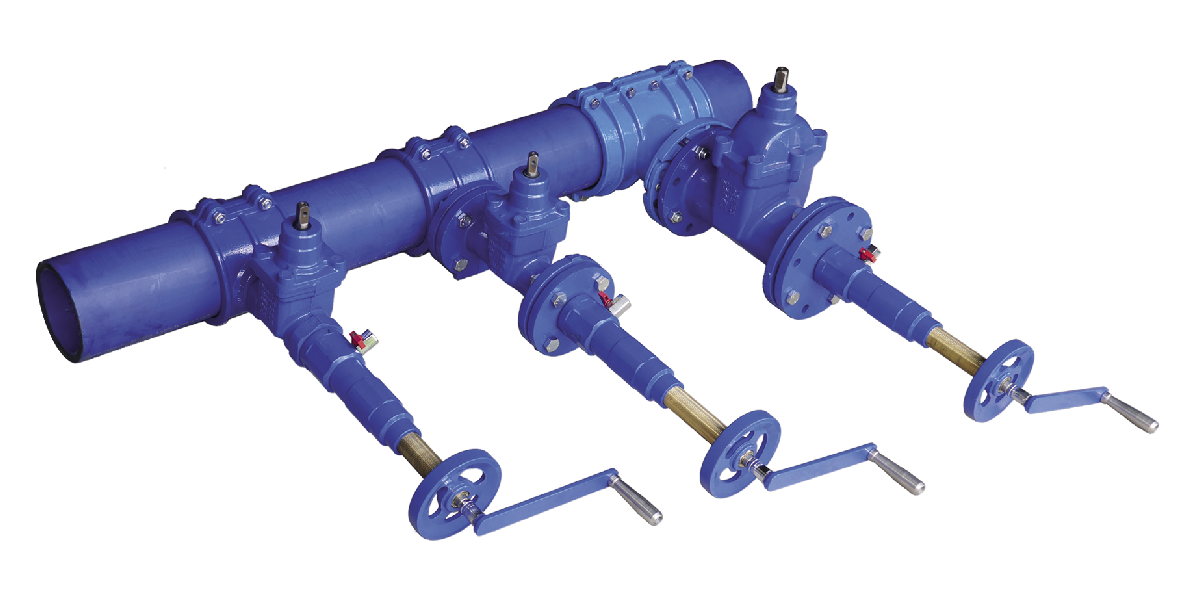

Służy do nawiercania wodociągów PE, PCV, ŻL, AC, stalowych, również pod ciśnieniem do 1.6 MPa. Standardowy zestaw pozwala na nawiercanie wodociągów pod ciśnieniem przez NWZ zasuwa z opaską na rury PE, PVC, ŻL, AC, stal: DN 32 - 1 ¼", DN 40 - 1 ½" i DN 50 2".

Specyfikacja

  • Atest higieniczny B-BK-60210-0307/21
  • Zabezpieczenie antykorozyjne - farba proszkowa: poliestrowo-epoksydowa, RAL 5005, atest HK/W/0399/01/2016
  • Elementy uszczelniające: guma NBR 70 M066, atest HK/W/0380/01/2016, guma EPDM, atest HK/W/0713/2013

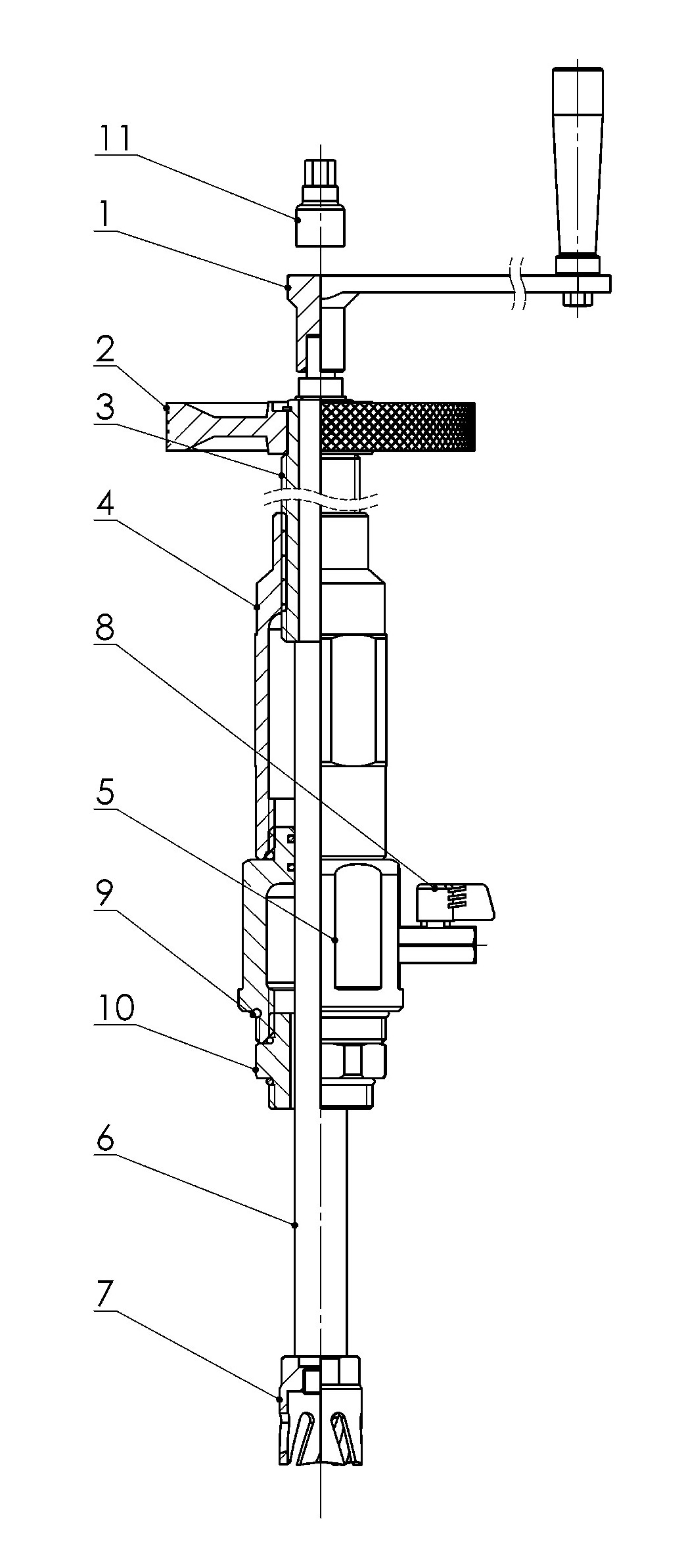

Elementy składowe aparatu

  1. korba do nadawania płynnego ruchu obrotowego wrzeciona
  2. koło posuwu EN-GJL 250, PN-EN 1561:2012
  3. tuleja posuwu MO 58, CW614N, PN-EN 12164:2016
  4. korpus cz. 1 GGG 50, EN-GJS-500, PN-EN 1563:2012
  5. korpus cz. 2 GGG 50, EN-GJS-500, PN-EN 1563:2012
  6. trzpień - wrzeciono 2 H13, X20Cr13, PN-EN 10088-1:2014
  7. narzędzia do nawiercania -
  8. wiertła bimetaliczne koronowe do rur twardych i frezy do rur miękkich
  9. zawór kulowy do napełniania aparatu i spuszczania wody po nawierceniu
  10. oringi - wszystkie połączenia gwintowe są uszczelnione oringami co zapewnia łatwy i precyzyjny montaż, guma NKJ
  11. króciec redukcyjny GGG: R 1 ½ " – R 1 ½” oraz R 1 ½” – R 1 ¼”
  12. adapter, nasadka ½” / 8 mm do napędu wkrętarką

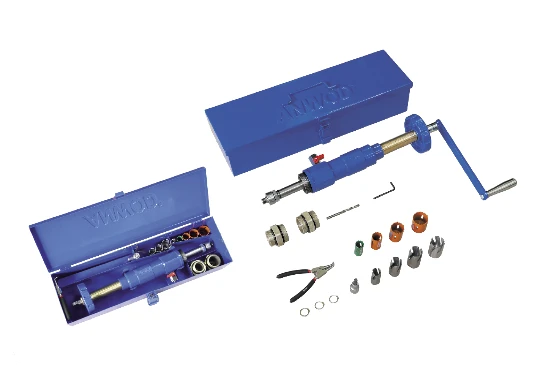

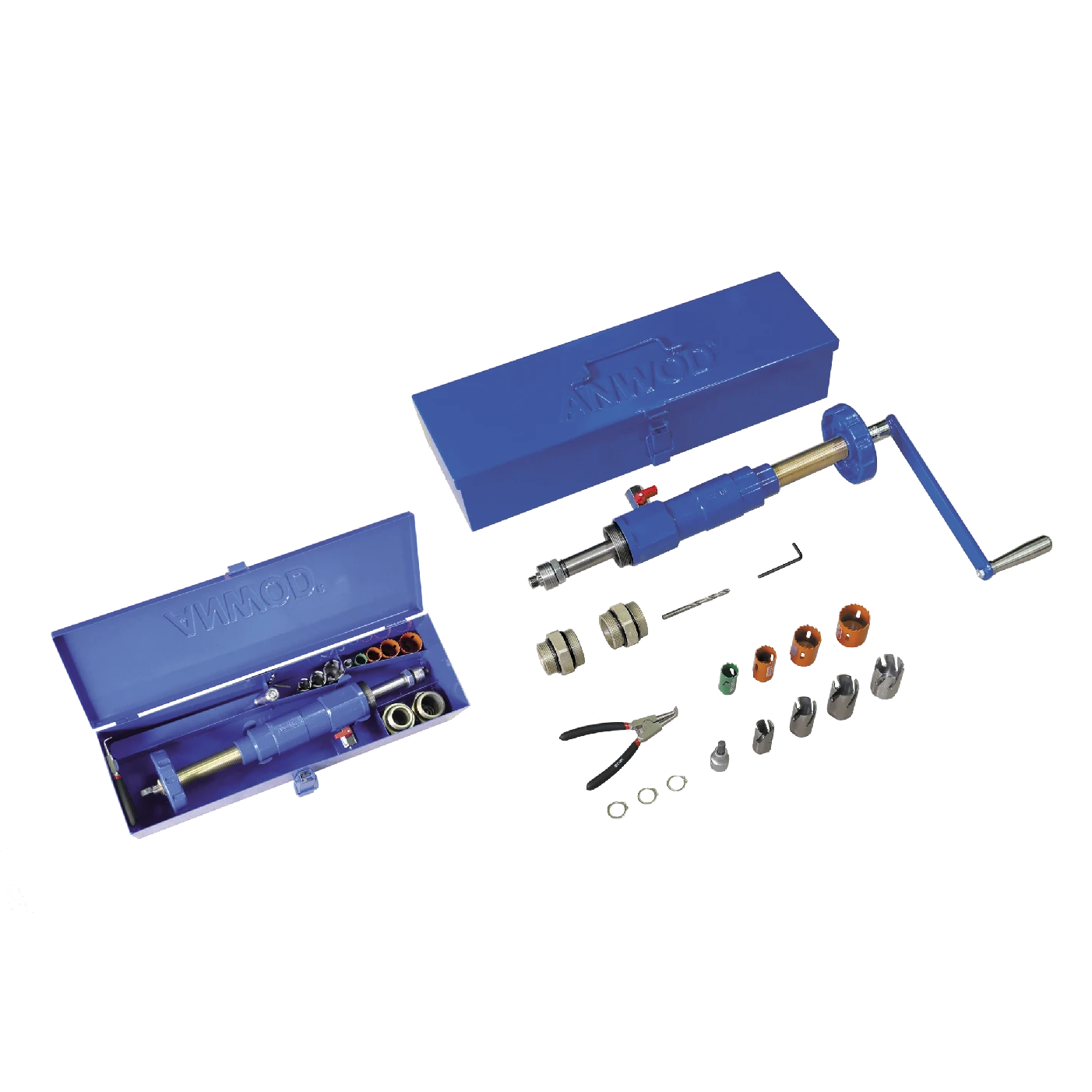

Komplet jest zapakowany w metalowej skrzynce.

Wykaz

  1. korba S275, do nadawania płynnego ruchu obrotowego wrzeciona
  2. koło ZL250, EN-GJL-250, PN-EN 1561:2012
  3. nadaje posuw wiertła za pośrednictwem tulei posuwu
  4. tuleja posuwu MO 58, CW614N, PN-EN 12164:2016
  5. korpus cz. 1, EN-GJS-500, PN-EN 1563:2012
  6. korpus cz. 2, EN-GJS-500, PN-EN 1563:2012
    Gwint zewn. R2”, Gwint wewn. R 1½".
  7. trzpień - wrzeciono 2 H13, X20Cr13 PN-EN 10088-1:2014
  8. narzędzia nawiercające - wiertła bimetaliczne koronowe do rur twardych i frezy do rur miękkich
  9. zawór kulowy do napełniania aparatu i spuszczania wody po nawierceniu
  10. komplet oringów NBR 70, atest HK/W/0380/01/2016
  11. króciec redukcyjny GGG:
    • R 1½ " – R 1½”;
    • R 1½” – R 1¼”,
  12. adapter, nasadka ½"/ 8mm

Wiertła w zestawie

  • wiertła bimetaliczne koronowe HSS w rozmiarach: Ø22; Ø27; Ø35; Ø41
  • frezy do rur miękkich w rozmiarach: Ø22,5; Ø28; Ø35; Ø40

Dodatkowy zestaw akcesoriów rozszerzających możliwości użytkowe aparatu

Wyposażenie dodatkowe:

  • kołnierze z gwintem do nawiercania przez zasuwę kołnierzową,

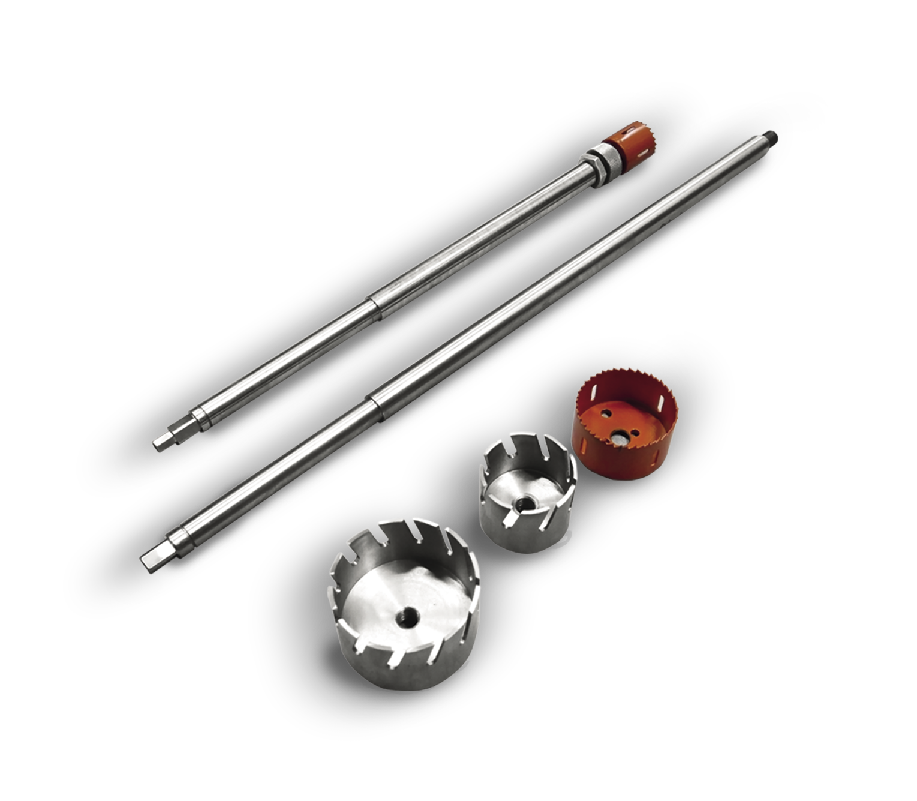

  • przedłużanie trzpienie do nawiercania przez zasuwę Fig 002 i opaskę z kołnierzem,
  • wiertła o większych średnicach: Ø 73, Ø 89, Ø 116, Ø 122 oraz inne,

Masywna konstrukcja, precyzyjne wykonanie, możliwość rozbudowy zestawu, przy doborze odpowiedniej konfiguracji, pozwala na nawiercanie wodociągów w każdym materiale.

Instrukcja nawiercania

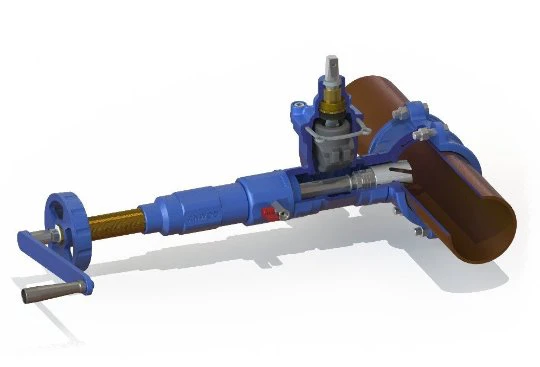

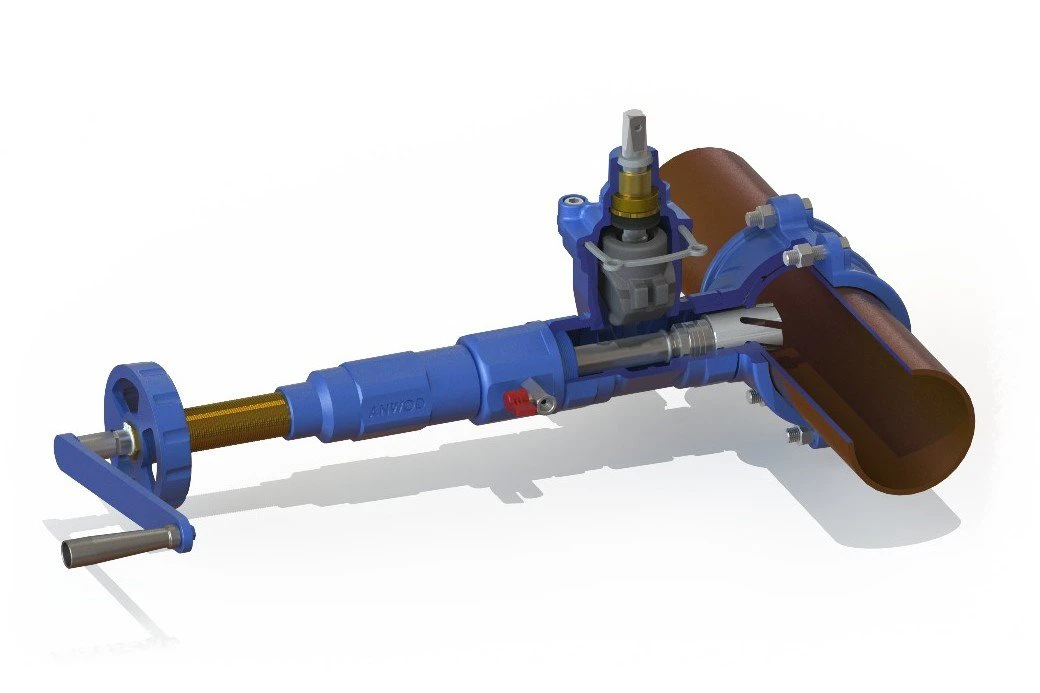

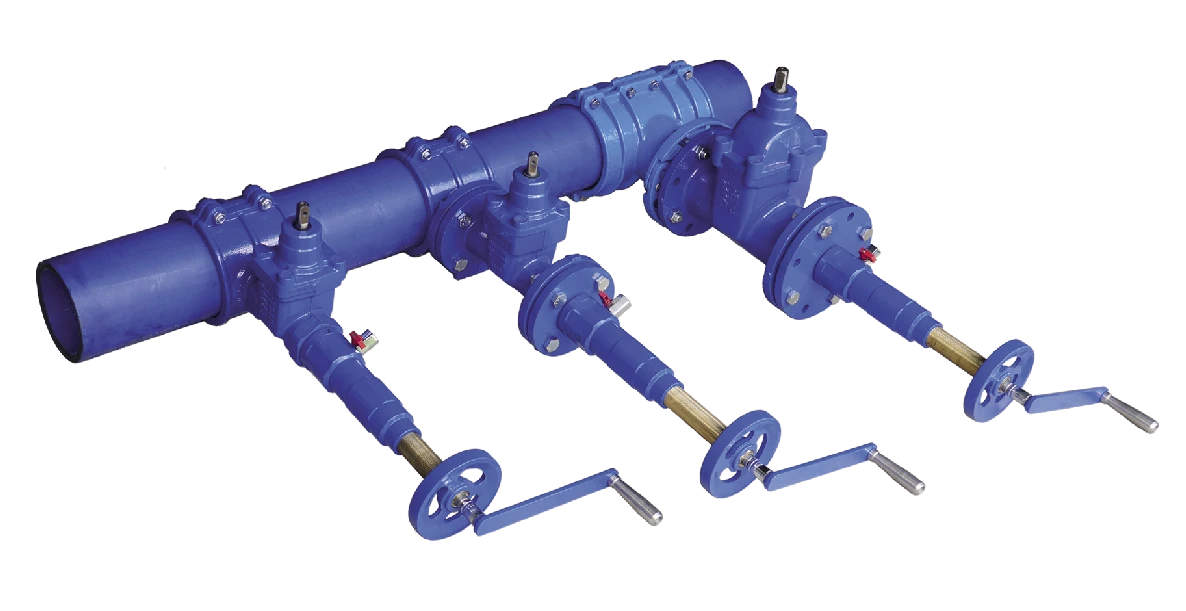

  1. Zamontować zasuwę z opaską na rurze.
  2. Dobrać króciec redukcyjny i wiertło, stosownie do średnicy zasuwy z opaską i materiału rury wodociągowej. Dobrać długość wrzeciona w zależności od długości zabudowy, w taki sposób aby możliwe było zamknięcie zasuwy po dokonaniu nawiercenia. Dobór zweryfikować pomiarem.
  3. Aparat z cofniętym wrzecionem wkręcić w otwartą zasuwę.
  4. Kołem posuwu wysunąć wrzeciono z wiertłem z korpusu aparatu do ścianki rury, do wyczucia lekkiego oporu.
  5. Korpus aparatu zalać wodą poprzez zawór kulowy. Woda odgrywa rolę chłodzącą i smarującą.
  6. Rozpocząć nawiercanie poprzez nadanie korbą ruchu obrotowego wiertła, zgodnie z ruchem wskazówek zegara.
  7. Kołem posuwu nadawać odpowiedni do oporów skrawania posuw.
  8. Po nawierceniu odkręcić tuleję posuwu przeciwnie do ruchu wskazówek zegara, wycofać trzpień z wiertłem (nie wolno stosować lewych obrotów wrzeciona przy wycofywaniu).
  9. Zamknąć zasuwę.
  10. Zaworem kulowym spuścić wodę z aparatu i zdemontować aparat.



Kompletny zestaw do nawiercania - Zestaw Mały
