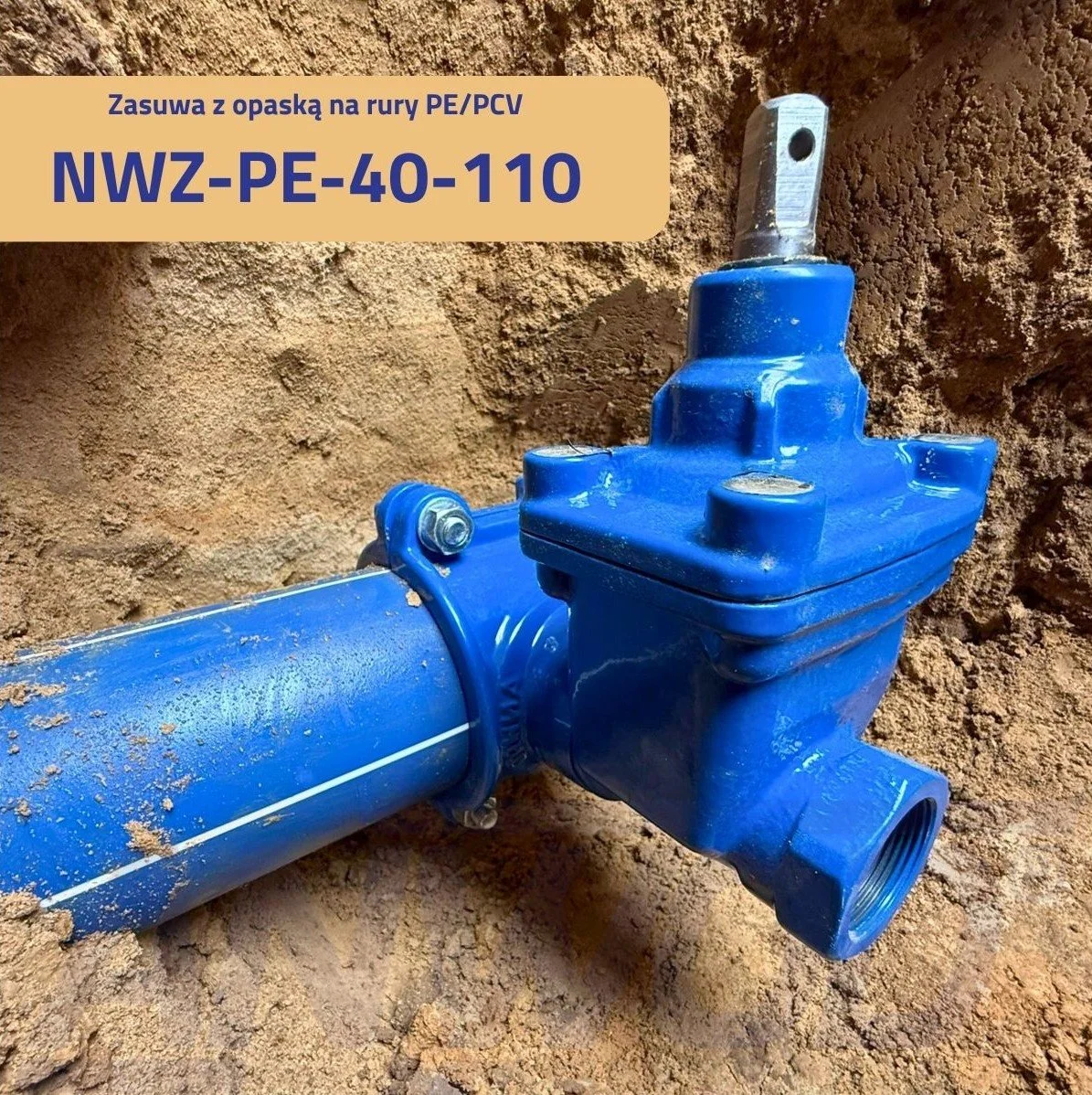

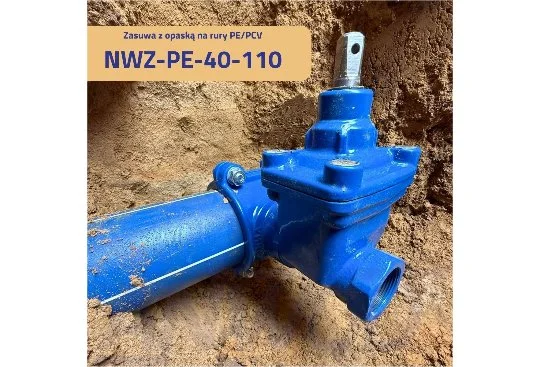

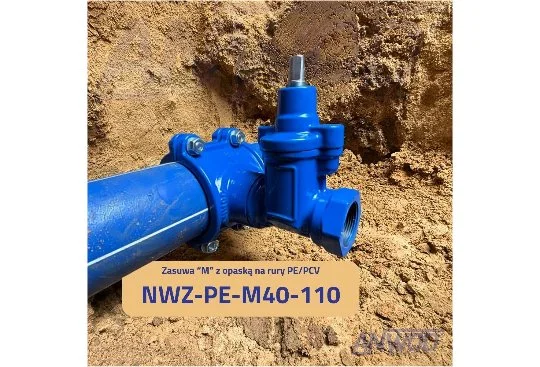

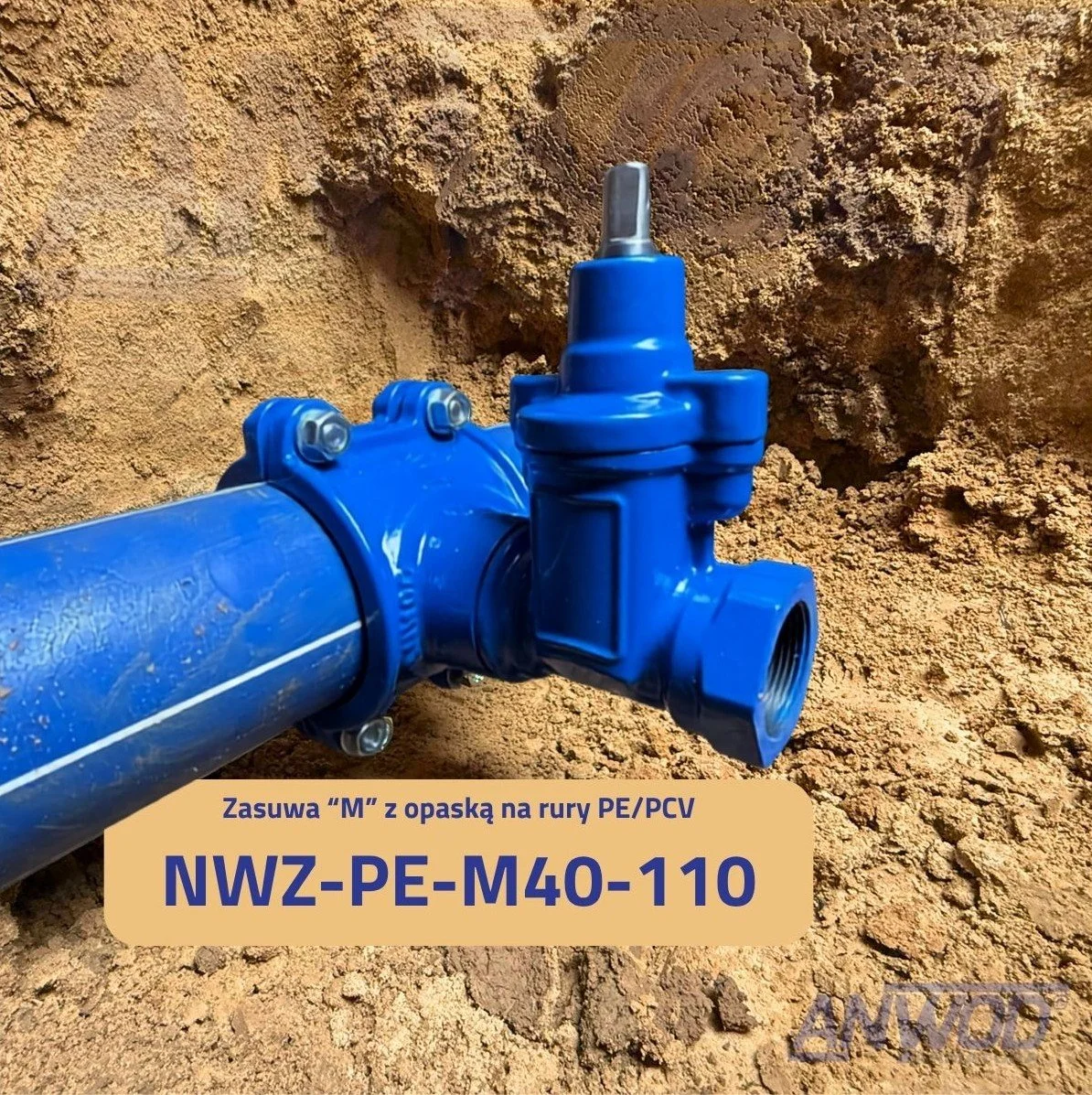

Zasuwa z opaską na rury PCV, PE

SYMBOL PRODUKTU

NWZ-PE

Przeznaczenie

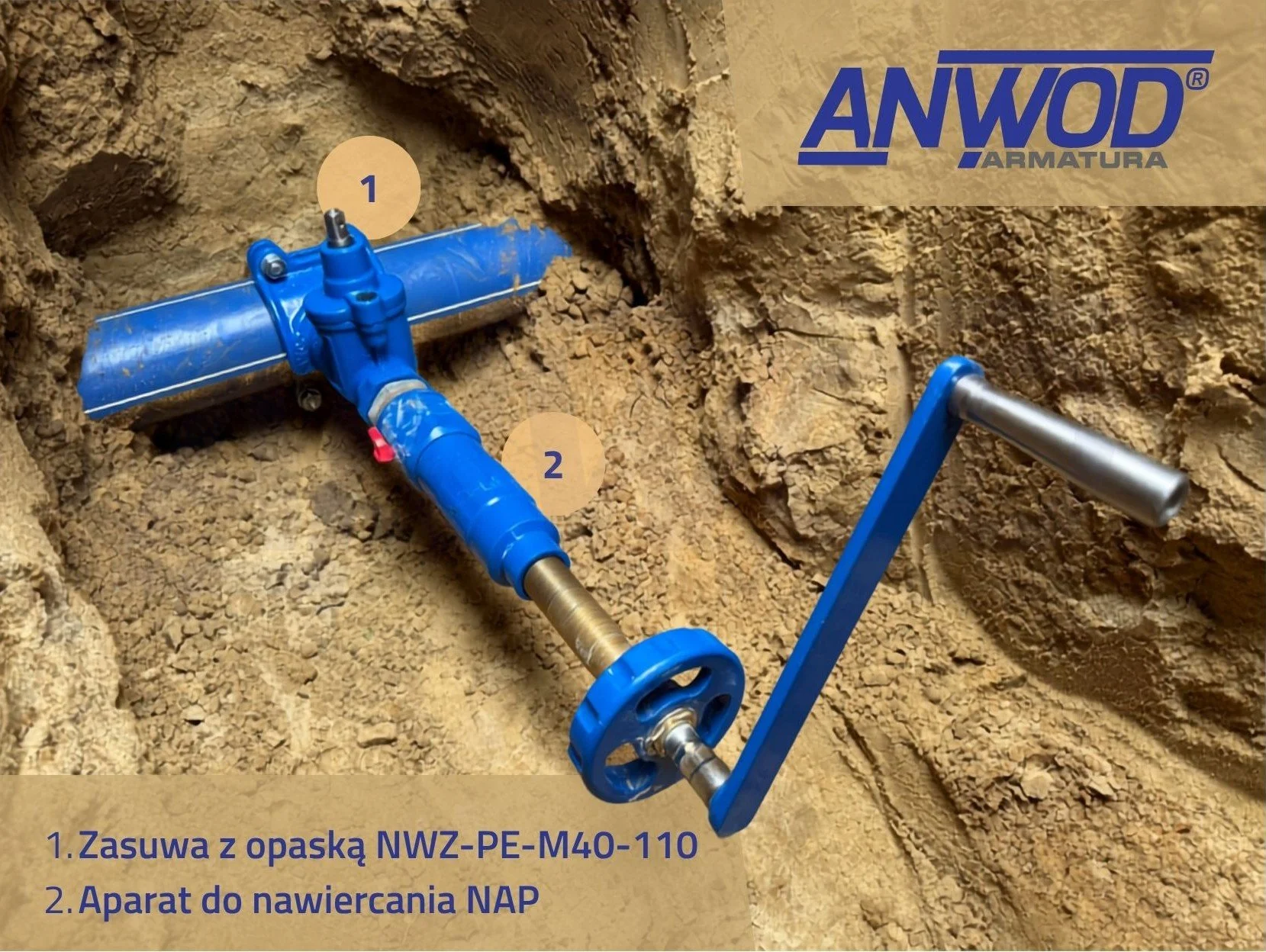

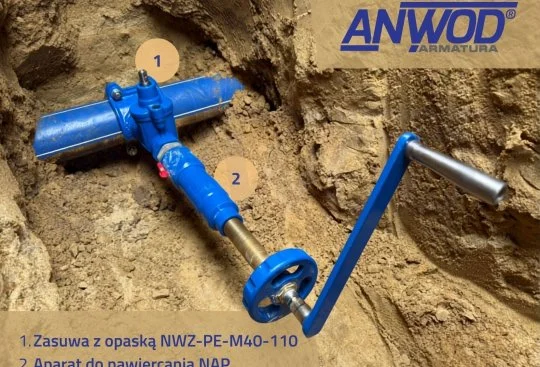

Zasuwy do przyłączy domowych z opaską służą do wykonywania wodociągowych przyłączy domowych na wodociągu z PCV i PE, również pod ciśnieniem przy użyciu przyrządu do nawiercania.

Specyfikacja

  • Ciśnienie pracy 1,6 MPa, Temperatura pracy tmax 40°C
  • Korpus zasuwy do przyłączy domowych: żeliwo szare ZL250, EN-GJL-250, PN-EN 1561:2012 / żeliwo sferoidalne GGG 50, EN-GJS-500, PN-EN 1563:2012
  • Korpus opaski z żeliwa sferoidalnego GGG 50, EN-GJS-500, PN-EN 1563:2012
  • Opcjonalnie uszczelka gumowa na całej powierzchni obejmy opaski
  • Atest higieniczny B-BK-60210-0307/21
  • Zabezpieczenie antykorozyjne - farba proszkowa: poliestrowo-epoksydowa HK/W/0399/01/2016, RAL 5005, grubość 250 μm ÷ 300 μm
  • Guma NKJ, atest HK/W/1135/01/2014; Guma EPDM, atest HK/W/0713/01/2013
  • Badania i wymagania zgodne z PN-EN 1074-1:2002
  • Gwinty rurowe:
    • PN-EN ISO 228-1:2005
    • PN-EN ISO 228-2:2005


Tabela rozmiarów

Symbol Typ zasuwy Oznaczenie DZ/dw Średnica nom. wodociągu DN [mm] Średnica nom. zasuwy DNz [mm] Gwint zasuwy Gz [cale] Długość zabudowy L [mm] Wysokość zabudowy H [mm]
NWZ-PE-M32-090

Zasuwa

DN 32 typ M

GW/GZ

90/1¼" ø 80 ø 32 1¼" 150 185
NWZ-PE-M32-110 110/1¼" ø 100
NWZ-PE-M32-125 125/1¼" - 160
NWZ-PE-M32-160 160/1¼" ø 150 170
NWZ-PE-M32-225 225/1¼" ø 200
NWZ-PE-M40-063

Zasuwa

DN 40 typ M

63/1½" ø 50 ø 40 1½" 145 195
NWZ-PE-M40-075 75/1½" -
NWZ-PE-M40-090 90/1½" ø 80 150
NWZ-PE-M40-110 110/1½" ø 100
NWZ-PE-M40-125 125/1½" - 160
NWZ-PE-M40-160 160/1½" ø 150 170
NWZ-PE-M40-225 225/1½" ø 200



Symbol Typ zasuwy Oznaczenie DZ/dw Średnica nom. wodociągu DN [mm] Średnica nom. zasuwy DNz [mm] Gwint zasuwy Gz [cale]

Długość zabudowy L [mm]

Wysokość zabudowy H [mm]
NWZ-PE-32-090

Zasuwa

DN 32

90/1¼" ø 80 ø 32 R 1¼" 160 210
NWZ-PE-32-110 110/1¼" ø 100
NWZ-PE-32-125 125/1¼" -
NWZ-PE-32-160 160/1¼" ø 150
NWZ-PE-32-225 225/1¼" ø 200
NWZ-PE-40-063

Zasuwa

DN 40

63/1½" ø 50 ø 40 R 1½" 145 210
NWZ-PE-40-075 75/1½" ø 65
NWZ-PE-40-090 90/1½" ø 80 150
NWZ-PE-40-110 110/1½" ø 100
NWZ-PE-40-125 125/1½" -
NWZ-PE-40-160 160/1½" ø 150 160
NWZ-PE-40-225 225/1½" ø 200
NWZ-PE-50-063

Zasuwa

DN 50

63/2" ø 50 ø 50 R 2" 165 215
NWZ-PE-50-075 75/2" ø 65
NWZ-PE-50-090 90/2" ø 80 170
NWZ-PE-50-110 110/2" ø 100
NWZ-PE-50-125 125/2" -
NWZ-PE-50-160 160/2" ø 150
NWZ-PE-50-225 225/2" ø 200



Wykaz

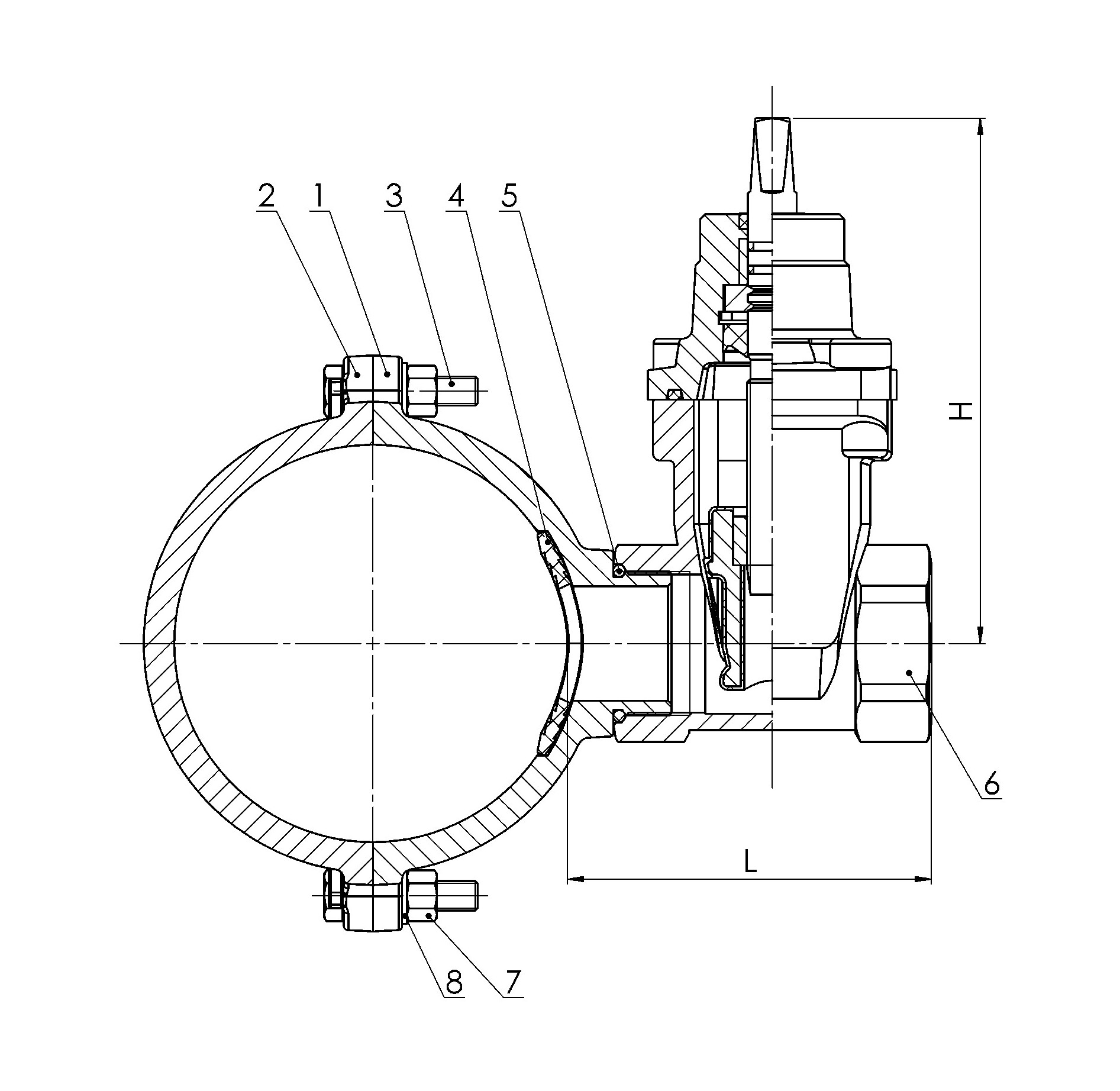

  1. Korpus GGG 50, EN-GJS 500, PN-EN 1563:2012
  2. Opaska GGG 50, EN-GJS 500, PN-EN 1563:2012Zasuwa z opaska
  3. Śruba M12 x50 PN-EN ISO 4016 (opcjonalnie śruba ze stali nierdzewnej A2)
  4. Uszczelka profilowana NKJ, atest HK/W/1135/01/2014
  5. Uszczelka typu "O" EPDM, atest HK/W/0713/01/2013
  6. Zasuwa PN-EN 1074-1:2002, materiał korpusu ZL250 EN-GJL 250 lub GGG 50, EN-GJS 500
  7. Nakrętka M12 PN-EN ISO 4032 (opcjonalnie nakrętka ze stali nierdzewnej A4)
  8. Podkładka Ø13 PN-EN ISO 887:03 (opcjonalnie podkładka ze stali nierdzewnej A2)
