Oferta

Nawiertki przyłączeniowe

SYMBOL PRODUKTU

AN

Przeznaczenie

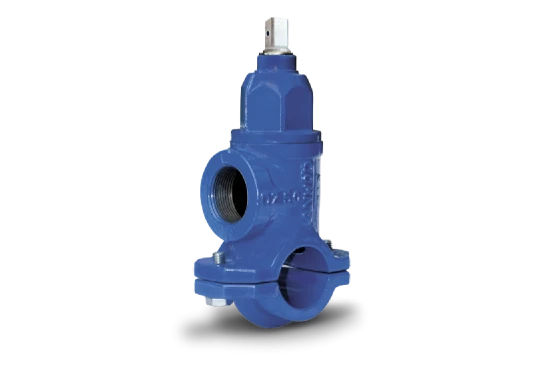

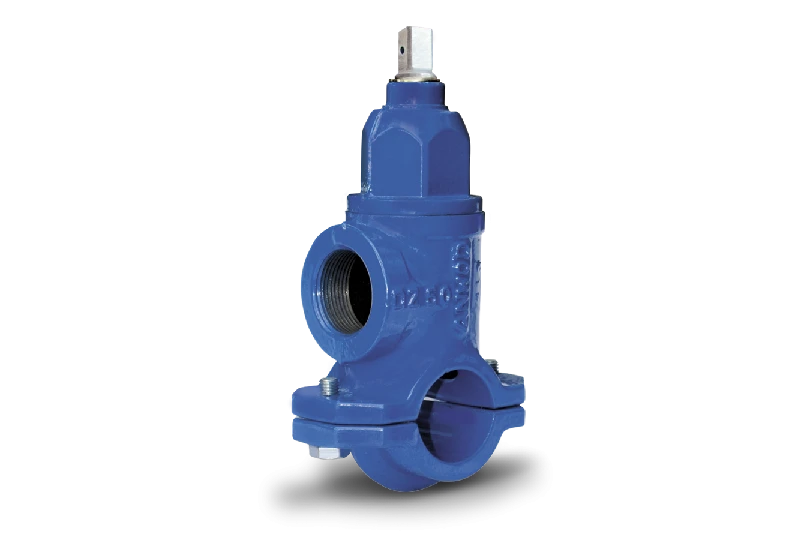

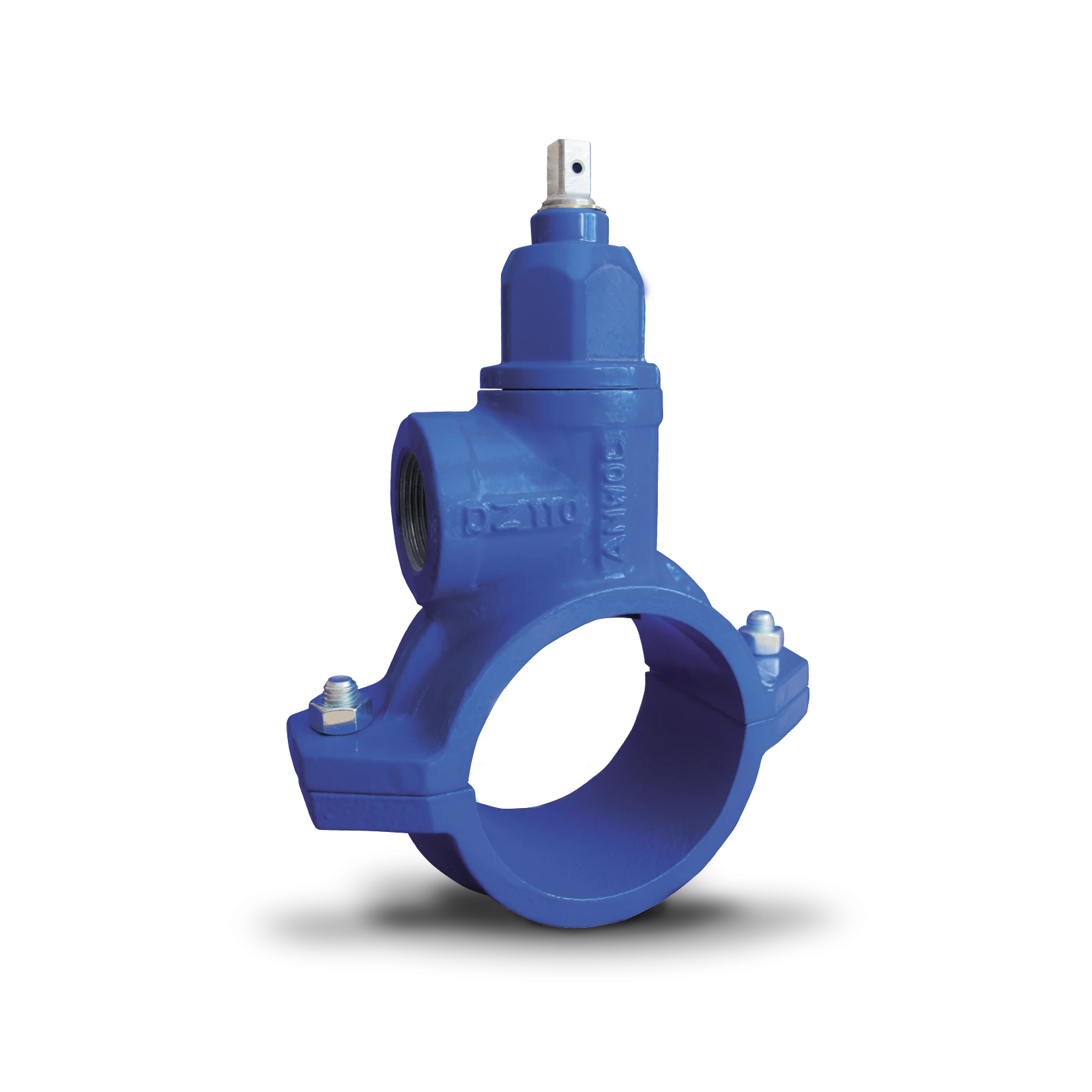

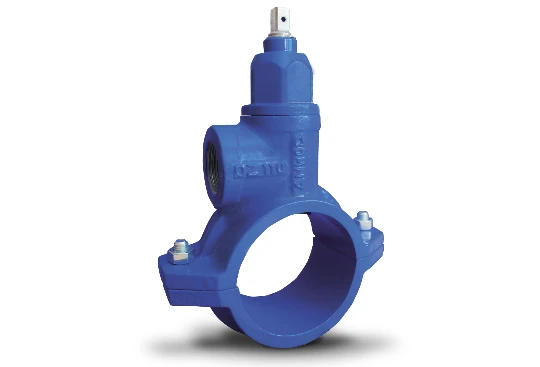

Nawiertka na PE i PVC służy do wykonania przyłącza domowego na wodociągu z rury PE lub PVC przez nawiercenie otworu pod ciśnieniem. Opaska przyłączeniowa do wody spełnia rolę zaworu (zasuwy) wykonanego przyłącza.

Specyfikacja

  • Ciśnienie pracy PN 1.0 MPa, 1,6 MPa
  • Temperatura pracy tmax 40°C
  • Atest higieniczny BK/W/0286/01/2018
  • Zabezpieczenie antykorozyjne - Farba proszkowa: poliestrowo-epoksydowa HK/W/0399/01/2016, RAL 5005, grubość 250 μm ÷ 300 μm
  • Elementy uszczelniające: guma NKJ, atest HK/W/1135/01/2014; guma EPDM, atest HK/W/0713/01/2013; guma NBR 70, atest HK/W/0380/01/2016
  • Badania i wymagania zgodne z PN -EN 1074-1:2002
  • Korpus: żeliwo EN-GJL 250, PN-EN 1561:2012

Gwinty rurowe:

  • PN-EN ISO 228-1:2005
  • PN-EN ISO 228-2:2005


Tabela rozmiarów

Nawiertki do rur PE i PVC
Symbol DZ
średnica zewnętrzna rury wodociągu
dw średnica wyjścia nawiertki do średnica otworu pod frez gw
gwint wyjścia
SDR 17 SDR 11
DN
średnica nominalna
s
grubość ścianki
PN 10 DN
średnica nominalna
s
grubość ścianki
PN 10
[mm] [mm] [mm] [cal] [mm] [mm] uwagi [mm] [mm] uwagi
AN 051 DZ 40 32 25 R 1 ¼" 35 2,4 Nawiercane frezem 32 3,7 Nawiercane frezem
AN 052 DZ 50 32 25 R 1 ¼" 44 3 40 4,6
AN 001 DZ 63 32 25 R 1 ¼" 55 3,8 50 5,8
AN 002 40 R 1 ½"
AN 003 DZ 90 32 32 R 1 ¼" 79 5,4 74 8,2
AN 004 40 R 1 ½"
AN 005 50 R 2"
AN 006 DZ 110 32 32 R 1 ¼" 97 6,6 90 10
AN 007 40 R 1 ½"
AN 008 50 R 2"
AN 009 DZ 125 32 32 R 1 ¼" 110 7,4 102 11,4
AN 010 40 R 1 ½"
AN 011 50 R 2"
AN 012 DZ 160 32 32 R 1 ¼" 141 9,5 131 14,6 Nawiercane frezem przedłużonym
AN 013 40 R 1 ½"
AN 014 50 R 2"
AN 072 DZ 180 32 32 R 1 ¼" 159 10,7 147 16,4
AN 073 40 R 1 ½"
AN 074 50 R 2"
AN 075 DZ 200 32 32 R 1 ¼" 176 11,9 164 18,2
AN 076 40 R 1 ½"
AN 077 50 R 2"
AN 078 DZ 225 32 32 R 1 ¼" 198 13,4 184 20,5 Nawiercanie nożem bezwiórowo
AN 079 40 R 1 ½"
AN 080 50 R 2"
AN 090 DZ 280 50 32 R 2" 247 16,6 229 25,4
AN 091 DZ 315 50 32 R 2" 278 18,7 258 28,6

Wykaz

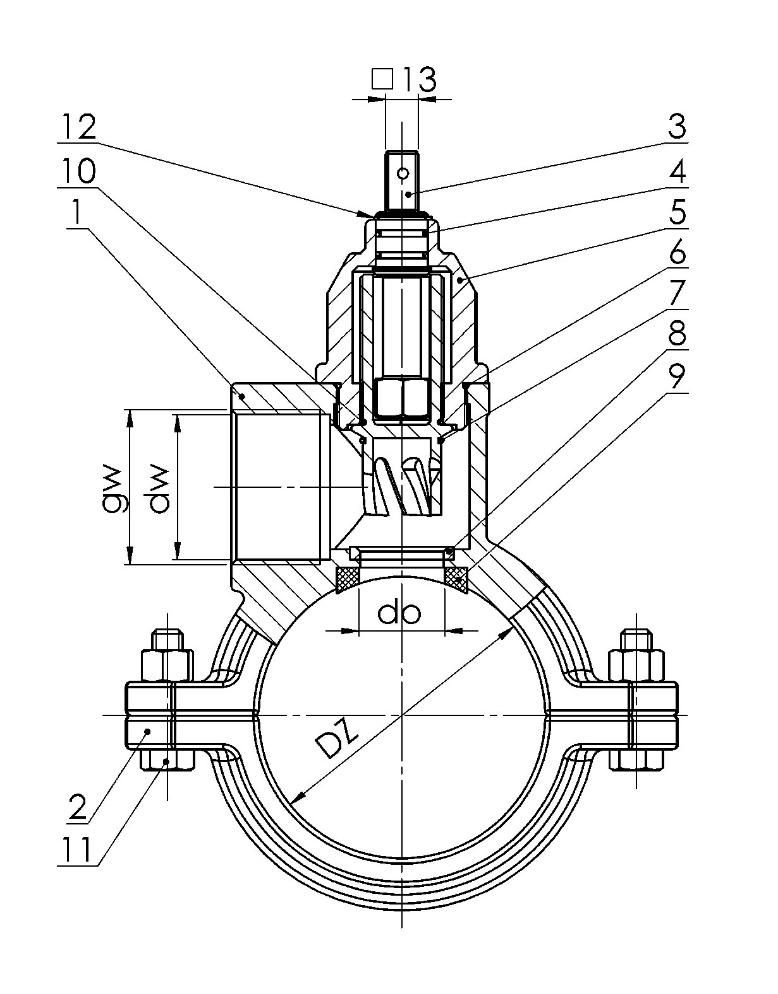

Wykaz

  1. Korpus ZL250, EN-GJL 250, PN-EN 1561:2012
  2. Opaska ZL250, EN-GJL 250, PN-EN 1561:2012
  3. Pokrętło X20Cr13, PN-EN 10088-1:2014 (lub MO58, CW614N, PN-EN 12164:2016)
  4. Uszczelka typu "O" guma NBR 70, atest HK/W/0380/01/2016
  5. Głowica ZL250, EN-GJL 250, PN-EN 1561:2012
  6. Uszczelka typu "O" guma NKJ, atest HK/W/1135/01/2014
  7. Frez z zaworem MO58, CW614N, PN-EN 12164:2016
  8. Gniazdo zaworu MO58, CW614N, PN-EN 12164:2016
  9. Uszczelka profilowa NKJ, atest HK/W/1135/01/2014
  10. Uszczelka typu "O" guma EPDM, atest HK/W/0713/01/2013
  11. Śruba, PN-EN ISO 4016
  12. Zabezpieczenie, PN-81/M-85111
  13. Nakrętka, PN-EN ISO 4032

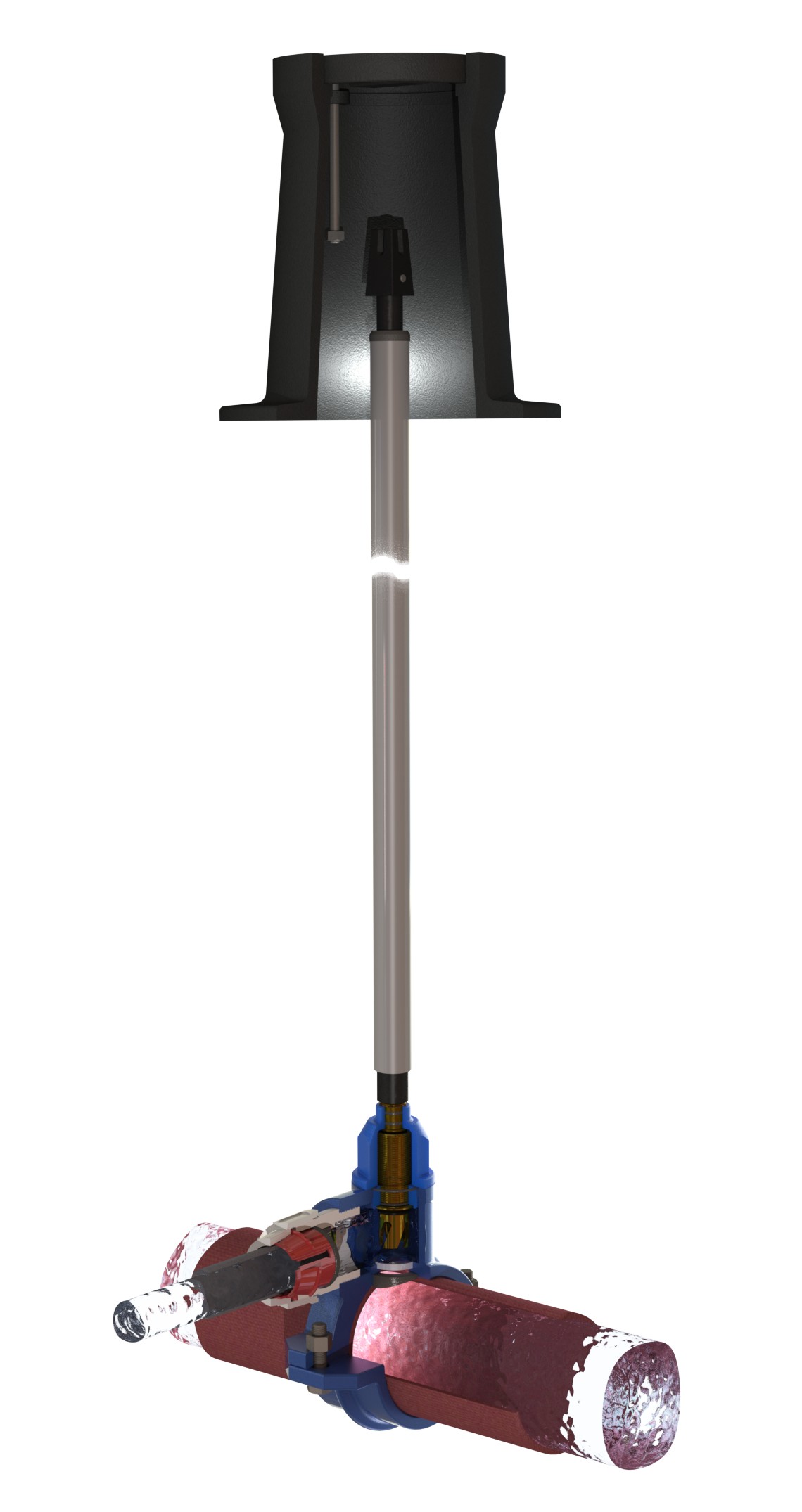

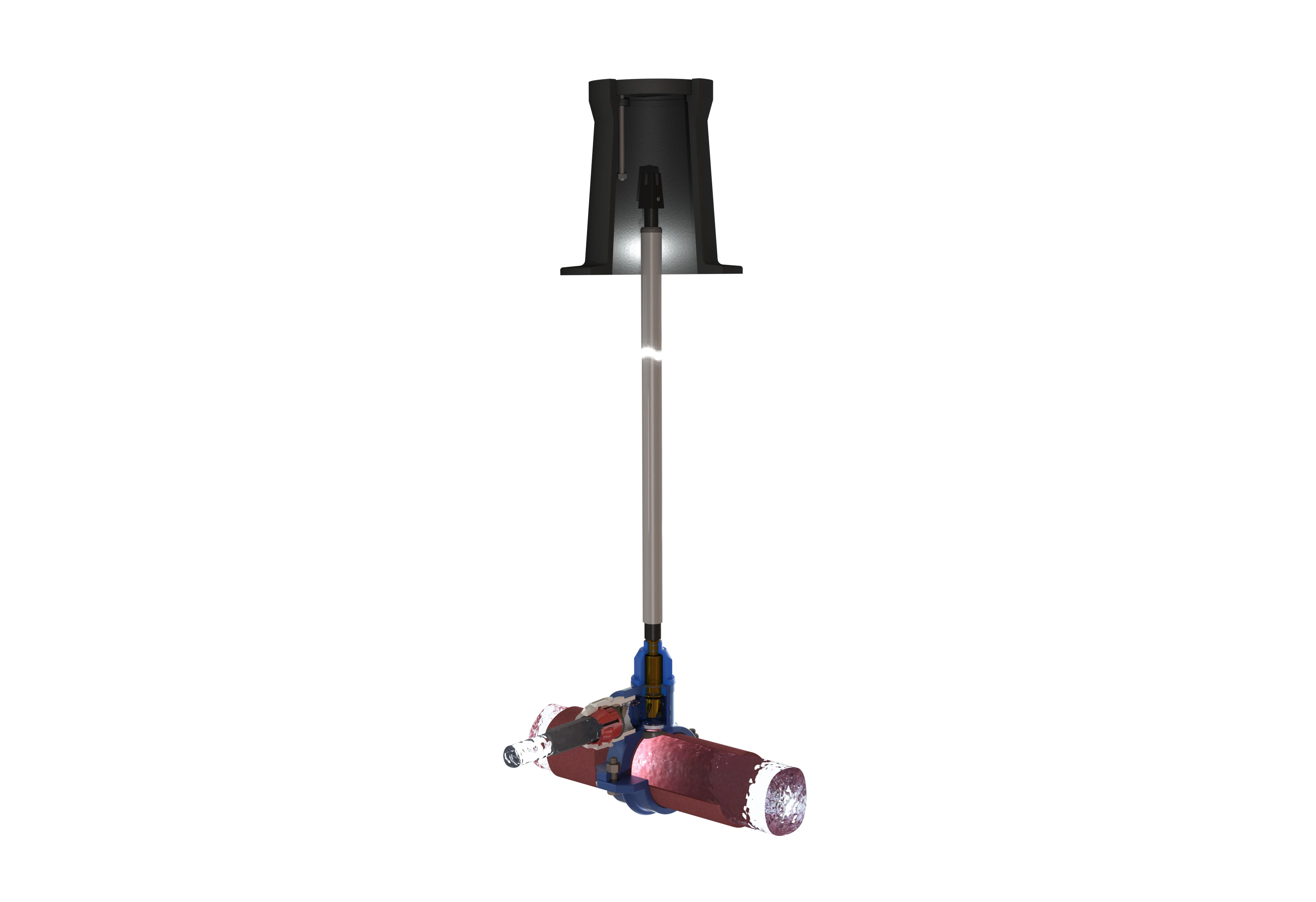

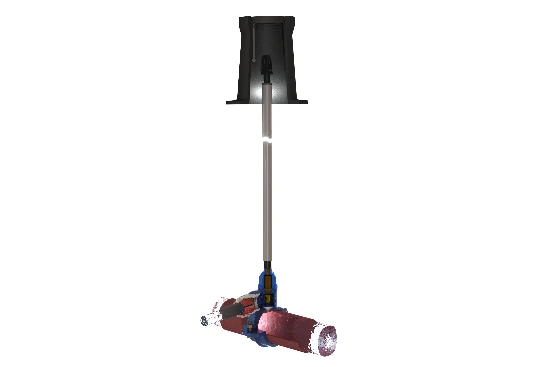

Przykładowa konfiguracja wykonania przyłącza domowego z wykorzystaniem nawiertki przyłączeniowej ANWOD DZ110 - AN 007, sztywnego klucza (obudowy) do nawiertek - KL 002 oraz żeliwnej skrzynki wodociągowej - AS 005.
