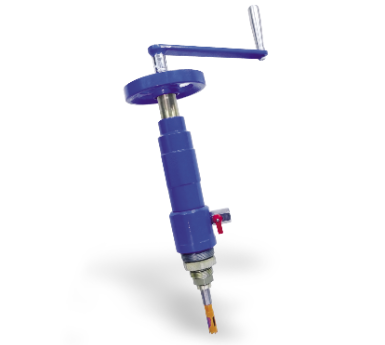

Aparat do nawiercania wodociągów pod ciśnieniem - Zestaw Duży

Specyfikacja

• Atest higieniczny BK/W/0286/01/2018
• Zabezpieczenie antykorozyjne - farba proszkowa: poliestrowo-epoksydowa, RAL 5005, atest HK/W/0399/01/2016
• Elementy uszczelniające: guma NBR 70 M066, atest HK/W/0380/01/2016, guma EPDM, atest HK/W/0713/2013

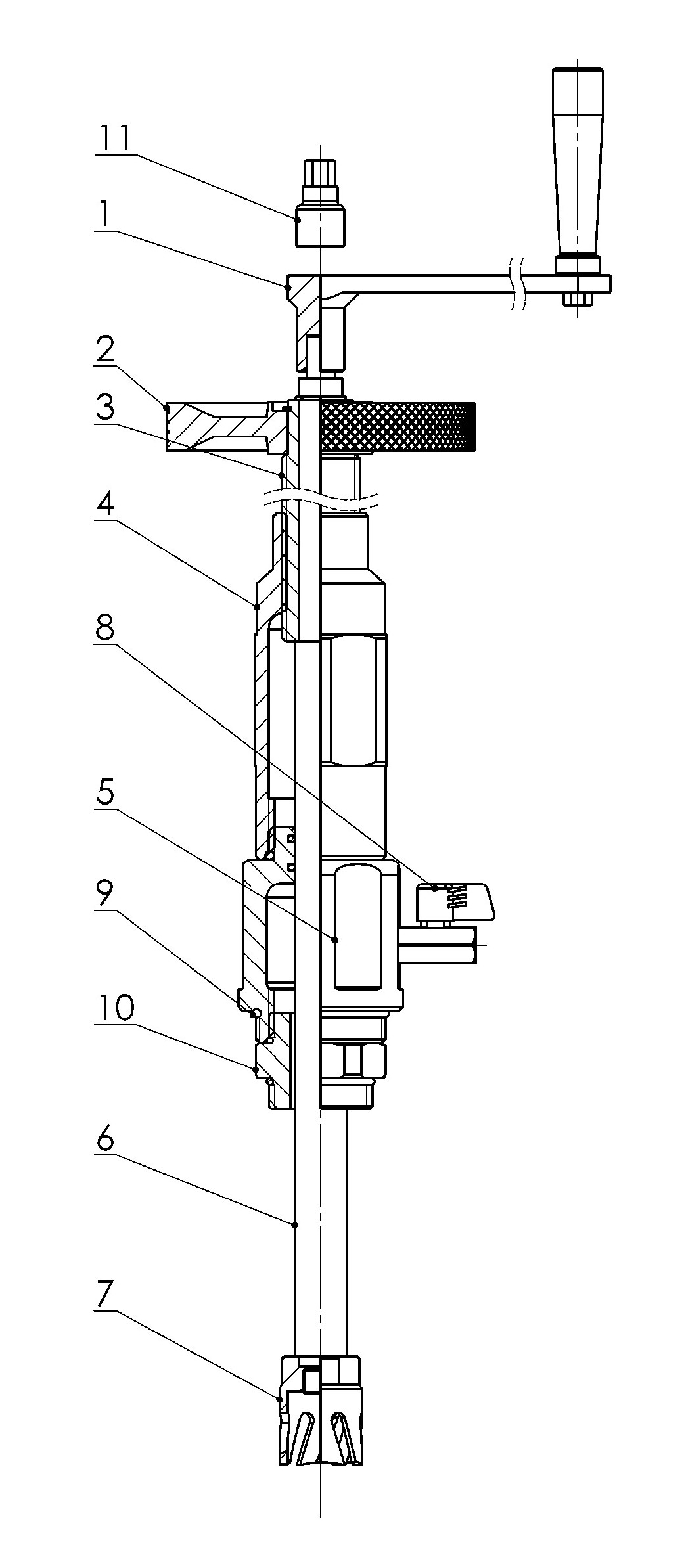

Elementy składowe aparatu

1. Korba
2. Koło posuwu EN-GJL-250
3. Tuleja posuwu MO58
4. Korpus duży 1
5. Korpus mały 2
6. Wrzeciono - trzpień aparatu - w skład wchodzi:
        6.11. Nakrętka
        6.12. Wkręt M8 x 6
        6.13. Zabierak
        6.14. Wiertło pilot HSS Ø 6.3
        6.15. Wiertło pilot HSSCo Ø 6.3

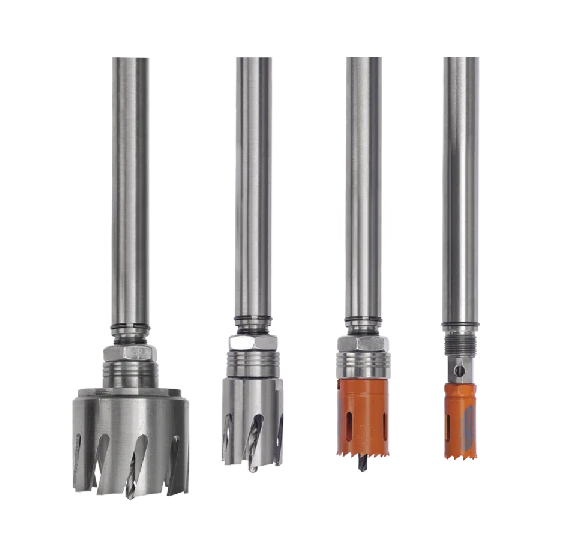

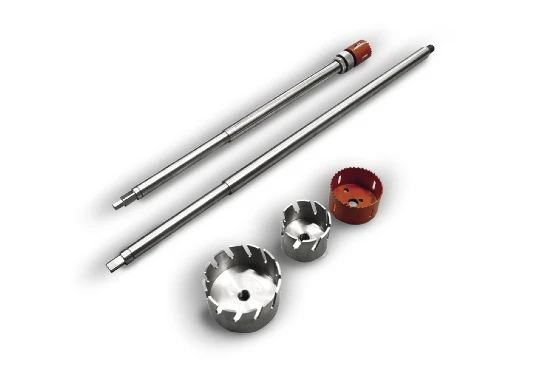

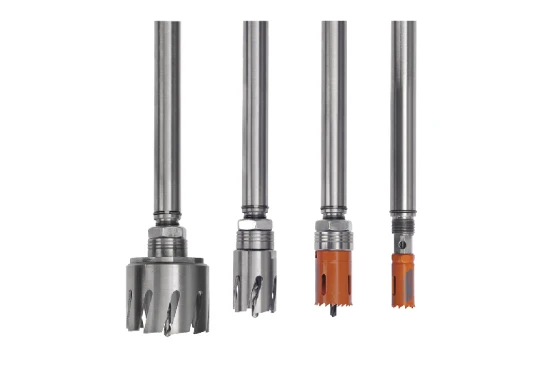

7. Narzędzia nawiercające:
   • wiertła bimetaliczne koronowe HSS do rur twardych
   • frezy do rur miękkich
8. Zawór kulowy ½" - do zalewania aparatu wodą przed nawiercaniem (woda spełnia rolę chłodzącą i smarującą), służy również do spuszczania wody po nawiercaniu
9. Komplet oringów NKJ
10. Króciec redukcyjny z oringami:
    • G 1 ½" / 1 ½" do zasuwy DN 40
    • G 1 ½" / 1 ¼" do zasuwy DN 32
11. Adapter, nasadka ½" / 8mm do napędu wkrętarką
12. Kołnierz DN 50/2"
13. Kołnierz DN 80/2"
14. Kołnierz DN 100/2"
15. Klucz imbusowy 4
16. Szczypce do segerów
17. Duża skrzynka

Wykaz

1. korba S275 do  nadawania płynnego ruchu  obrotowego wrzeciona
2. koło posuwu EN-GJL 250, PN-EN 1561:2012 nadaje za pośrednictwem tulei posuwu posuw wiertła
3. tuleja posuwu MO 58, CW614N, PN-EN 12164:2016
4. korpus cz.1 GGG 50, EN-GJS-500, PN-EN 1563:2012
5. korpus cz.2 GGG 50, EN-GJS-500, PN-EN 1563:2012 gwint zewn. R2”, gwint wewn. R 1 ½
6. trzpień - wrzeciono 2H13, X20Cr13
7. narzędzia nawiercające: wiertła bimetaliczne koronowe HSS - do rur twardych i frezy do rur miękkich
8. zawór kulowy do napełniania aparatu i spuszczania wody po nawierceniu
9. komplet oringów NBR 70, atest HK/W/0380/01/2016
10. króciec redukcyjny GGG:
    • R 1½" – R 1½”
    • R 1½” – R 1¼”
11. adapter, nasadka ½" / 8 mm

Instrukcja nawiercania

1. Zamontować zasuwę z opaską na rurze.
2. Dobrać króciec redukcyjny i wiertło, stosownie do średnicy zasuwy z opaską i materiału rury wodociągowej. Dobrać długość wrzeciona w zależności od   długości zabudowy, w taki sposób aby możliwe było zamknięcie zasuwy po dokonaniu nawiercenia. Dobór zweryfikować pomiarem.
3. Aparat z cofniętym wrzecionem wkręcić w otwartą zasuwę.
4. Kołem posuwu wysunąć wrzeciono z wiertłem z korpusu aparatu do ścianki rury, do wyczucia lekkiego oporu.
5. Korpus aparatu zalać wodą poprzez zawór kulowy. Woda odgrywa rolę chłodzącą i smarującą.
6. Rozpocząć nawiercanie poprzez nadanie korbą ruchu obrotowego wiertła, zgodnie z ruchem wskazówek zegara.
7. Kołem posuwu nadawać odpowiedni do oporów skrawania posuw.
8. Po nawierceniu odkręcić tuleję posuwu przeciwnie do ruchu wskazówek zegara, wycofać trzpień z wiertłem (nie wolno stosować lewych obrotów wrzeciona przy wycofywaniu).
9. Zamknąć zasuwę.
10. Zaworem kulowym spuścić wodę z aparatu i zdemontować aparat.

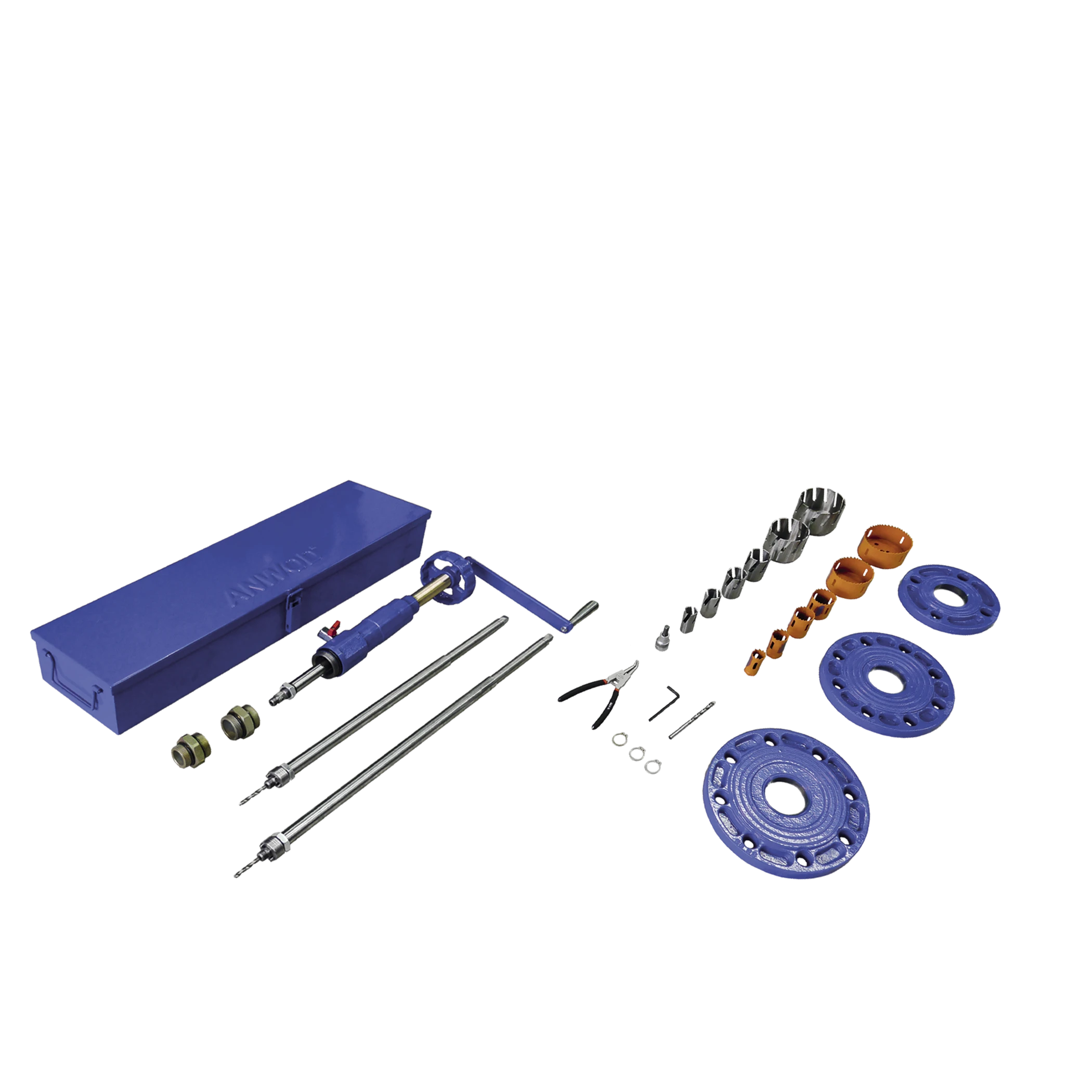

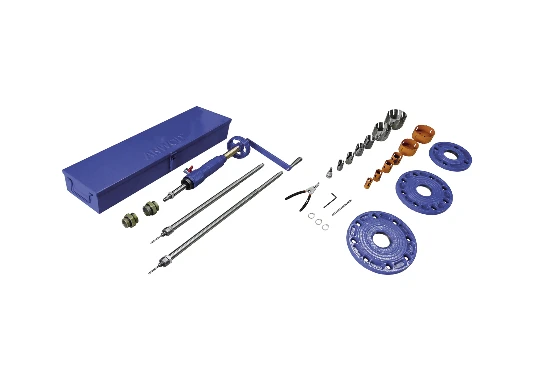

Kompletny zestaw do nawiercania wodociągów pod ciśnieniem - Zestaw Duży

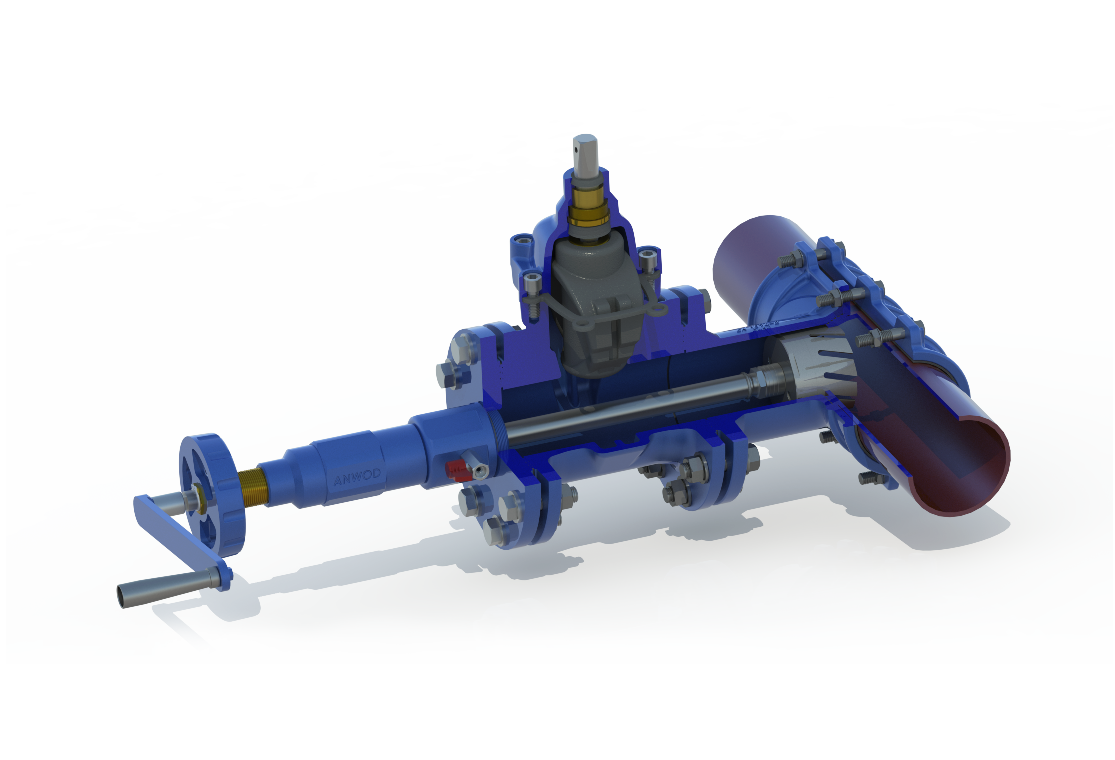

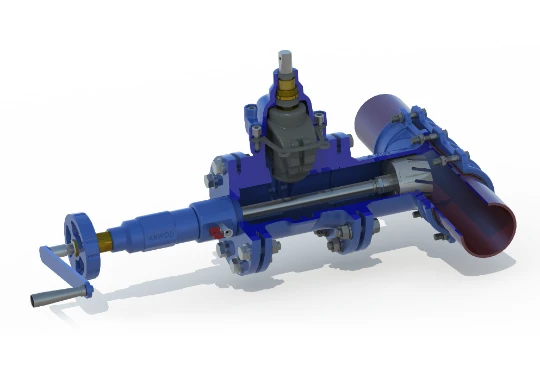

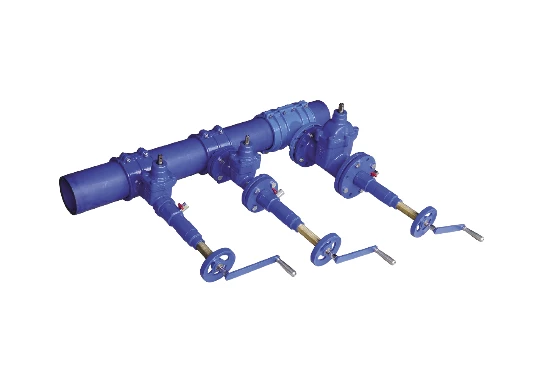

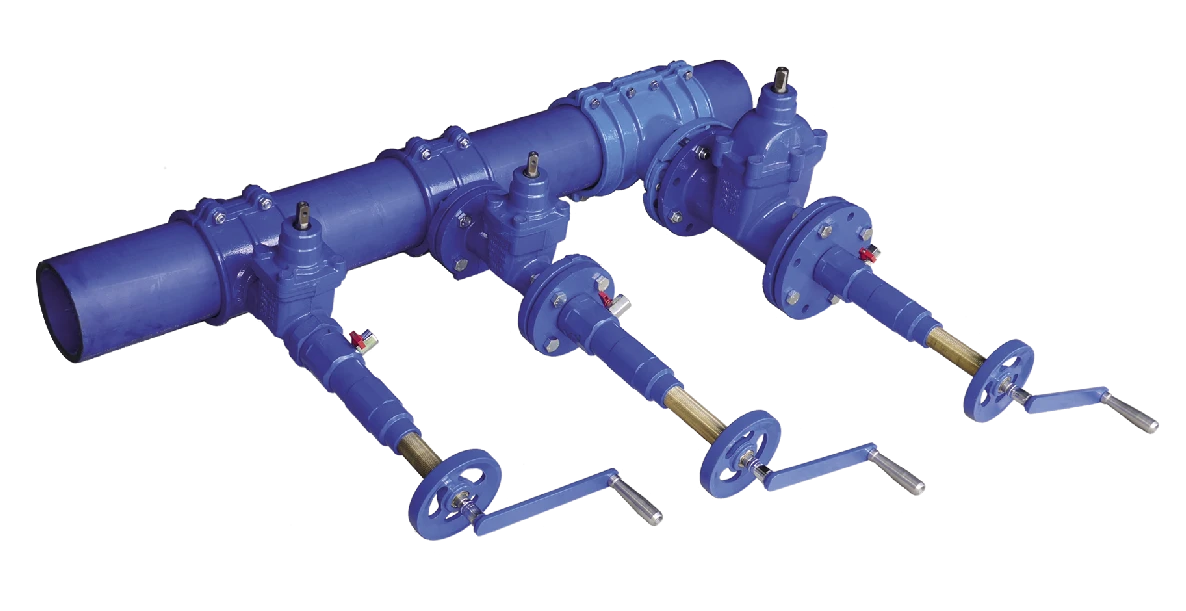

Nawiercanie wodociągów pod ciśnieniem aparatem NAP 99, przez zasuwę kołnierzową DN100 fig 111 AZ 017 oraz dzieloną obejmę kołnierzową DZ110/100 TR 029

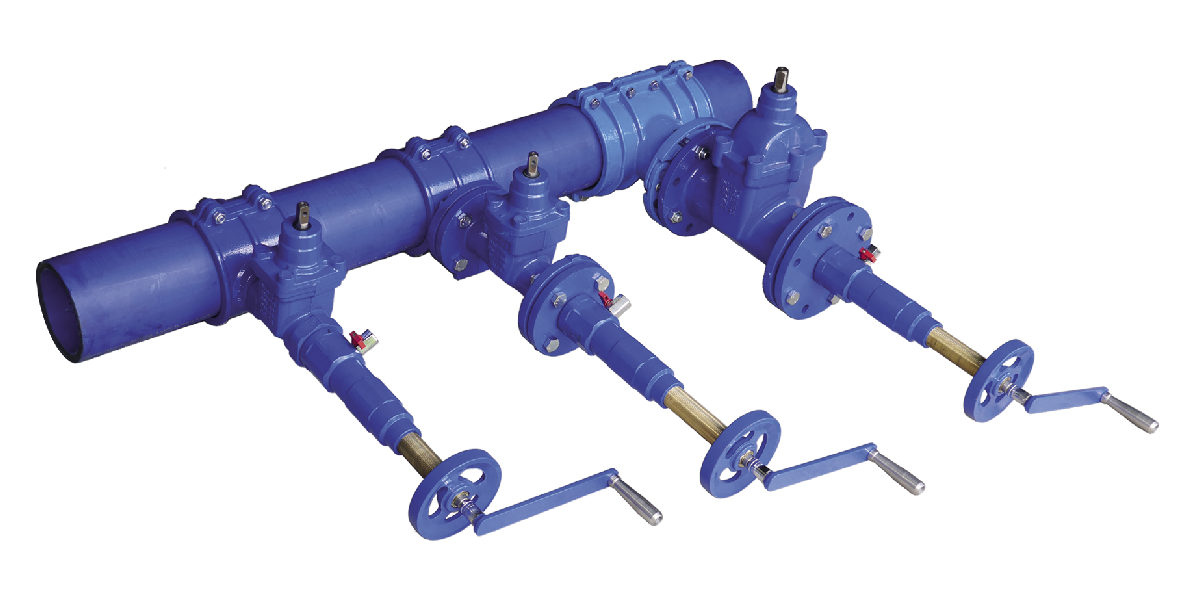

Możliwości nawiercania rur wodociągowych PE / PCV aparatami ANWOD
