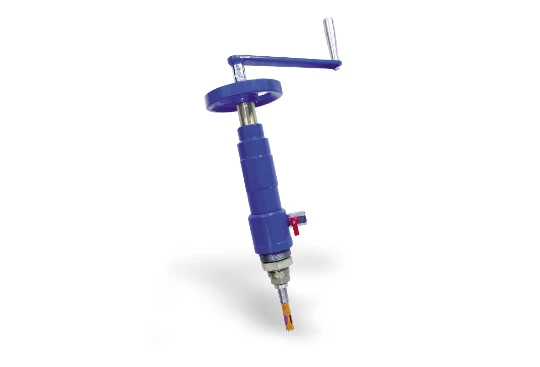

Aparat do nawiercania przez zawory kulowe

SYMBOL PRODUKTU

NAP 300

Przeznaczenie

Aparat przeznaczony do nawiercania instalacji wody ciepłej, zimnej i powietrza przez dwudzielną obejmę remontowo naprawczą

Specyfikacja

  • Ciśnienie pracy PN 1.0 MPa, 1,6 MPa, Temperatura pracy tmax 40°C
  • Korpus aparatu z żeliwa sferoidalnego EN-GJS 500, PN-EN 1563:2012
  • Atest higieniczny BK/W/0286/01/2018
  • Zabezpieczenie antykorozyjne - Farba proszkowa poliestrowo-epoksydowa HK/W/0399/01/2016, RAL 5005 grubość 250 μm ÷ 300 μm
  • Elementy uszczelniające: guma NBR 70 MO66, atest HK/W/0380/01/2016, guma EPDM, atest HK/W/0713/2013.

Gwinty rurowe:

  • PN-EN ISO 228-1:2005
  • PN-EN ISO 228-2:2005

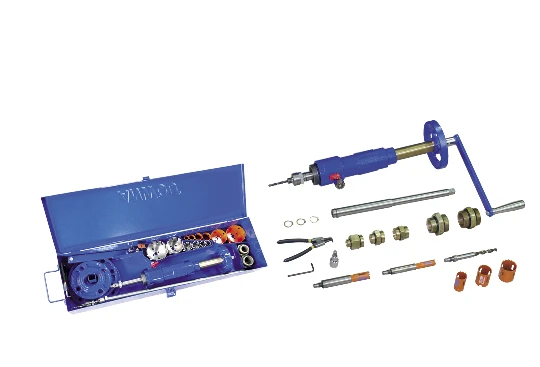

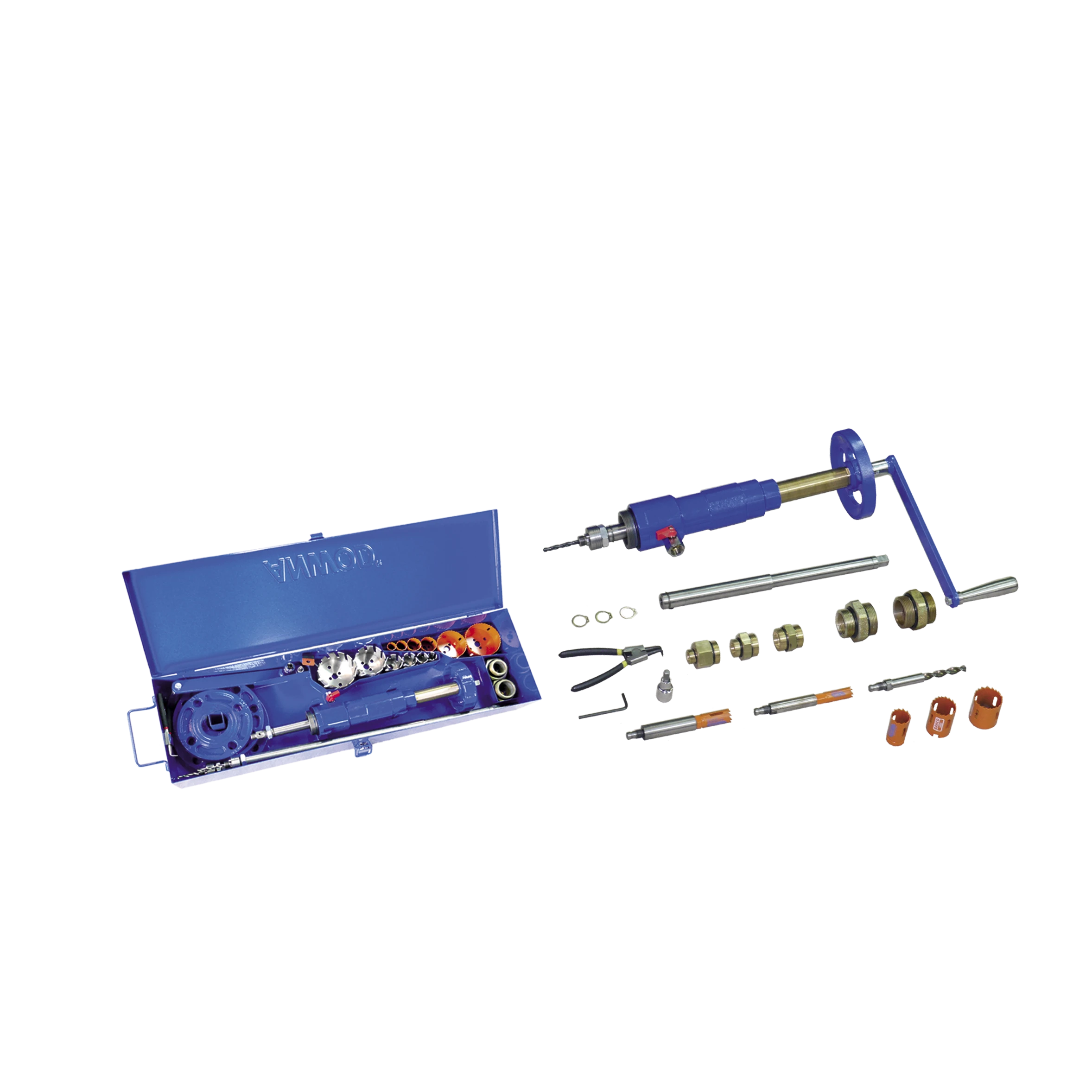

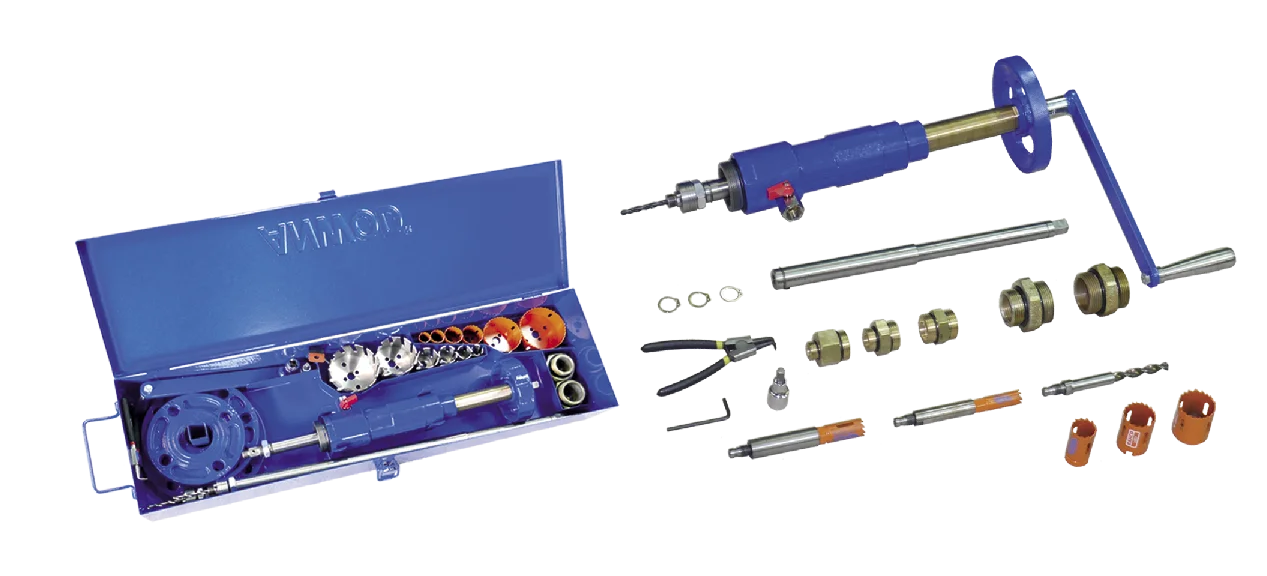

Zawartość zestawu

  1. korba do nadawania płynnego ruchu obrotowego wrzeciona
  2. koło posuwu EN-GJS 500
  3. tuleja posuwu MO 58, CW614N, PN-EN 12164:2016
  4. korpus EN-GJS 500, PN-EN 1563:2012
  5. trzpień - wrzeciono 2 H13, X20Cr13 PN-EN 10088 z wymiennym adapterem do nawiercania przez zawory kulowe
  6. narzędzia do nawiercania: wiertła bimetaliczne koronowe do rur twardych
  7. zawór kulowy do napełniania aparatu i spuszczania wody po nawierceniu
  8. oringi uszczelniające - wszystkie połączenia gwintowe są uszczelnione oringami co zapewnia łatwy i precyzyjny montaż, guma NBR 70 MO66, EPDM
  9. adapter, nasadka ½” / 8 mm do napędu wkrętarką
  10. króćce redukcyjne GGG w rozszerzonych zakresach:
  • R 1 ½ " – R 1 ½”
  • R 1 ½” – R 1 ¼”
  • R 1” – R 1”
  • R 1” – R ¾”
  • R 1” – R ½”

Zakres nawiercanych zaworów kulowych

L.p. Opaska DN / gwint wyjścia Króciec redukcyjny / nypel Średnica wiertła Ø [mm]
1 DN 15 / ½" R 1½" - R 1¼" + R1" - R½" 10,4
2  DN 20 / ¾" R 1½" - R 1¼" + R 1" - R¾" 16
3 DN 25 / 1" R 1½" - R 1¼" + R1" - R1" 20
4 DN 32 / 1¼" R1½"- R 1¼" 28
5 DN 40 / 1½" R 1½" - R 1½" 35
6 Dn 50 / 2" R2" - korpus aparatu 40



Pliki do pobrania
