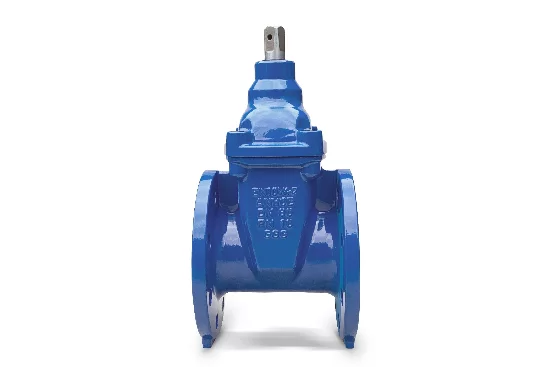

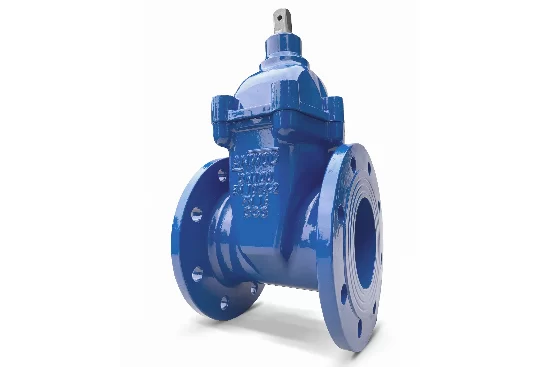

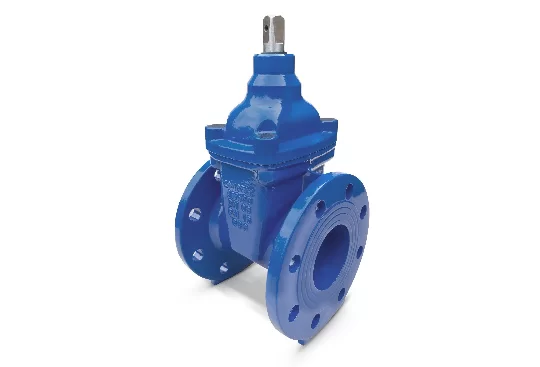

Zasuwa kołnierzowa fig. 111 z gumowanym klinem SFERO

SYMBOL PRODUKTU

AZ

Przeznaczenie

Zasuwa kołnierzowa przeznaczona jest do instalacji wodociągowych nadziemnych i podziemnych wody pitnej. Służy do otwierania i zamykania przepływu.

Specyfikacja

  • Ciśnienie pracy PN 1,6 MPa
  • Temperatura pracy tmax 40oC
  • Atest higieniczny BK/W/0286/01/2018
  • Zabezpieczenie antykorozyjne - farba proszkowa: poliestrowo-epoksydowa, atest HK/W/0399/01/2016,
  • RAL 5005 grubość 250 μm ÷ 300 μm
  • Guma NKJ, atest HK/W/1135/01/2014; Guma NBR 70, atest HK/W/0380/01/2016
  • Badania i wymagania zgodne z PN-EN 1079-1:2002
  • Kołnierze zwymiarowane i owiercone zgodnie z normą PN-EN 1092-2:1999


Tabela rozmiarów

Symbol Zasuwa DN L H a Do Dz d D1 Gk Ilość otw.
[mm] szt.
AZ 013 DN 80 80 180 258 19 160 200 18 138 20 4
AZ 014 DN 80 80 180 258 19 160 200 18 138 20 8
AZ 018 DN 100 100 190 290 19 180 220 18 158 16 8
AZ 019 DN 150 150 210 405 22 240 285 22 212 22 8



Wykaz

  1. Pokrywa zasuwy SFERO EN-GJS-500-7, PN-EN 1563:2012
  2. Korpus zasuwy SFERO EN-GJS-500-7, PN-EN 1563:2012
  3. Klin SFERO EN-GJS-500-7, pokryty gumą NKJ, HK/W/1135/01/2014
  4. Nakrętka MO58, CW614N PN-EN 12164:2016
  5. Uszczelka pokrywy, guma NKJ, HK/W/1135/01/2014
  6. Śruby mocujące pokrywę, PN-EN ISO 4762:2004
  7. Uszczelniacz, guma NKJ, HK/W/1135/01/2014
  8. Zabezpieczenie trzpienia MO58, CW614N PN-EN 12164:2016
  9. Pierścienie typu "O" guma NBR 70, HK/W/0380/01/2016
  10. Tulejka MO58, CW614N PN-EN 12164:2016
  11. Zgarniacz brudu, guma NKJ, HK/W/1135/01/2014
  12. Trzpień x20Cr13, 2H13, PN-EN 10088-1:2014
