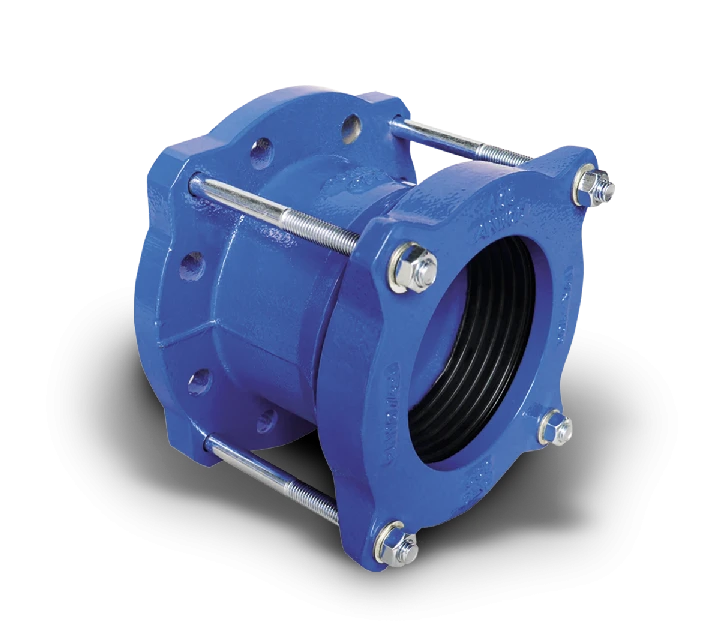

Łącznik rurowo-kołnierzowy

SYMBOL PRODUKTU

NAP

Przeznaczenie

Łącznik rurowo - kołnierzowy służy do łączenia rur w zakresie średnic +/- 15 mm z możliwością dostosowania. Pozwala to na łączenie rur wykonanych z różnych materiałów oraz o różnych średnicach zewnętrznych. Kompensuje ruchy wzdłużne rurociągu do 50 mm i niewielkie odchylenia osiowe

Specyfikacja

  • Ciśnienie pracy PN 10 (1.0 MPa)
  • Atest higieniczny BK/W/0286/01/2018

Materiały:

  • Korpus - żeliwo sferoidalne GGG 50, EN-GJS 500, PN-EN 1563:2012
  • Dławica - żeliwo sferoidalne GGG 50, EN-GJS 500, PN-EN 1563:2012
  • Śruby: w klasie 5.8 stal ocynkowana, na życzenie stal nierdzewna
  • Uszczelka z gumy NKJ, atest HK/W/1135/01/2014
  • Zabezpieczenie antykorozyjne, farba proszkowa: poliestrowo-epoksydowa HK/W/0399/01/2016, RAL 5005, grubość 250 μm ÷ 300 μm

Spełnia normy:

  • PN EN 1074-2: 2002 Armatura przemysłowa
  • PN EN 1563: 2012 Żeliwo sferoidalne


Tabela rozmiarów

Symbol DN
średnica nominalna
DZ min ÷ DZ max
zakres średnic rury
L
długość zabudowy
Masa
[mm] kg
NAP 001 DN 80 78 ÷ 108 150 10
NAP 002 DN 100 100 ÷ 130 11
NAP 003 DN 150 152 ÷ 182 15

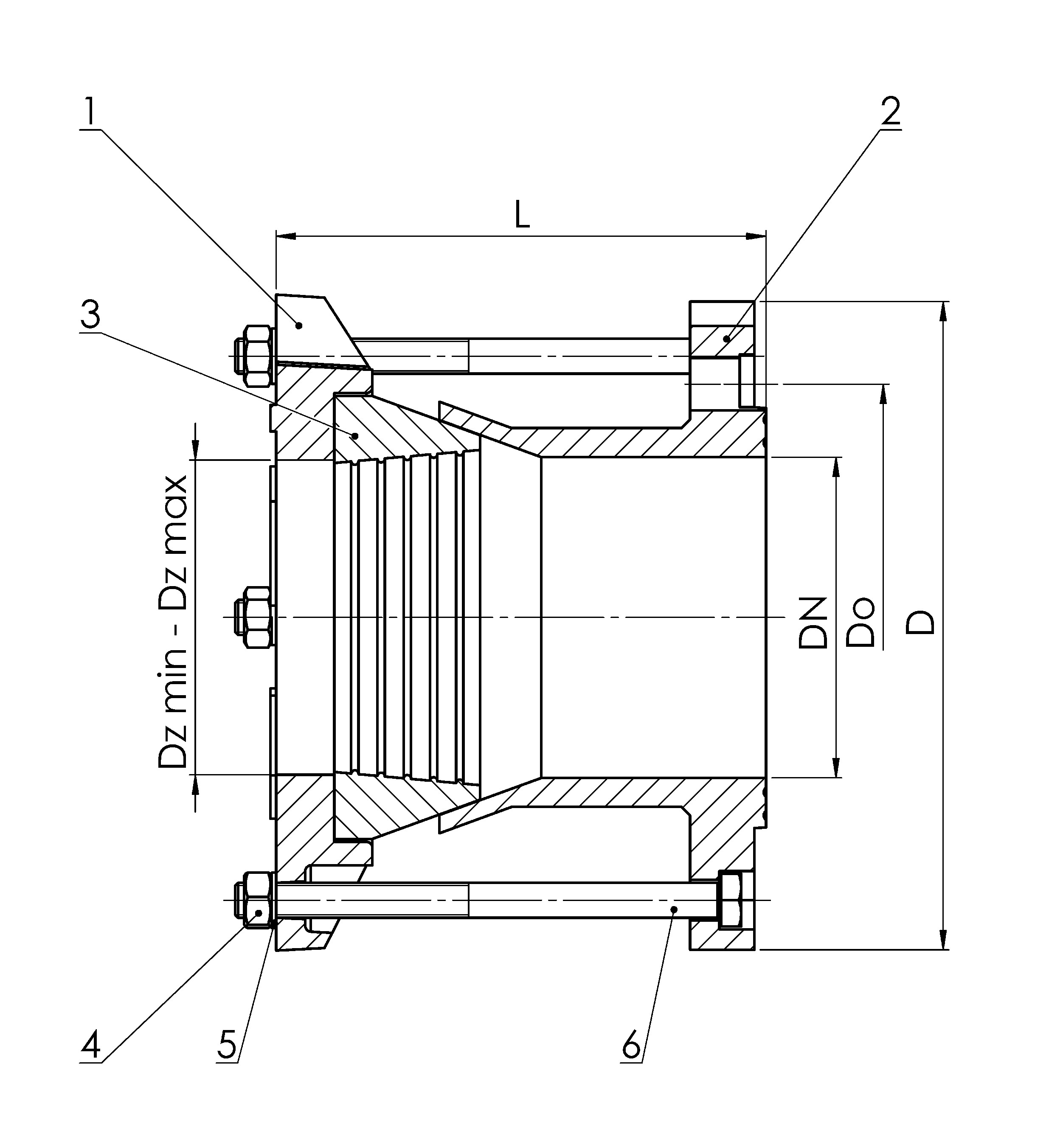

Wykaz

  1. Dławica żeliwna EN-GJS 500, PN-EN 1563:2012
  2. Korpus żeliwny EN-GJS 500, PN-EN 1563:2012
  3. Uszczelka z gumy NKJ
  4. Nakrętka M12, ocynkowana lub nierdzewna
  5. Podkładka M12, ocynkowana lub nierdzewna
  6. Śruba M12, ocynkowana lub nierdzewna
