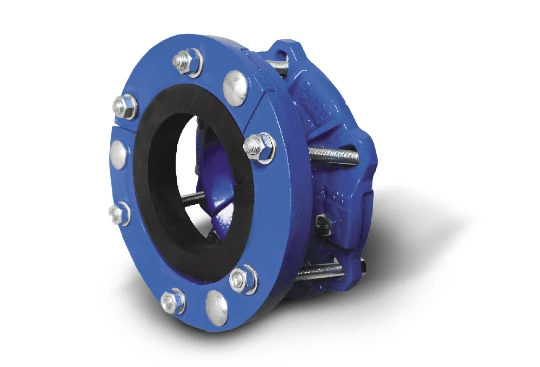

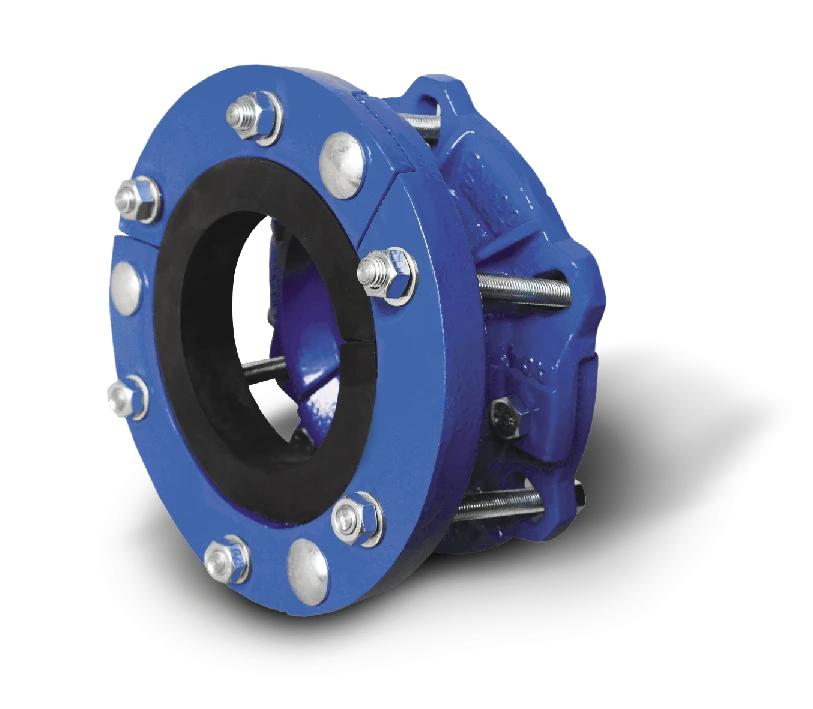

Doszczelniacz kielichów

SYMBOL PRODUKTU

NAP

Przeznaczenie

Służy do uszczelniania połączeń kielichowych rur żeliwnych wodociągowych

Specyfikacja

  • Ciśnienie pracy PN10 (1.0 MPa)
  • Atest higieniczny BK/W/0286/01/2018

Materiały:

  • Pierścienie wykonane jako trzyczęściowe odlewy z żeliwa sferoidealnego GGG 50, PN EN-GJS 500, EN 1563:2012
  • Śruby: w klasie 5.8 stal ocynkowana na życzenie stal nierdzewna
  • Uszczelka z gumy NKJ, atest HK/W/1135/01/2014
  • Zabezpieczenie antykorozyjne, farba proszkowa: poliestrowo-epoksydowa HK/W/0399/01/2016, RAL 5005, grubość 250 μm ÷ 300 μm

Spełnia normy:

  • PN-EN 1074-2:2002 Armatura przemysłowa
  • PN-EN 1563:2012 Żeliwo sferoidalne


Tabela rozmiarów

Symbol DN
średnica nominalna
DZ
zakres średnic rury
L
długość zabudowy
Masa
[mm] [kg]
NAP 010 DN 80 98 150 10
NAP 011 DN 100 118 11
NAP 012 DN 150 170 15

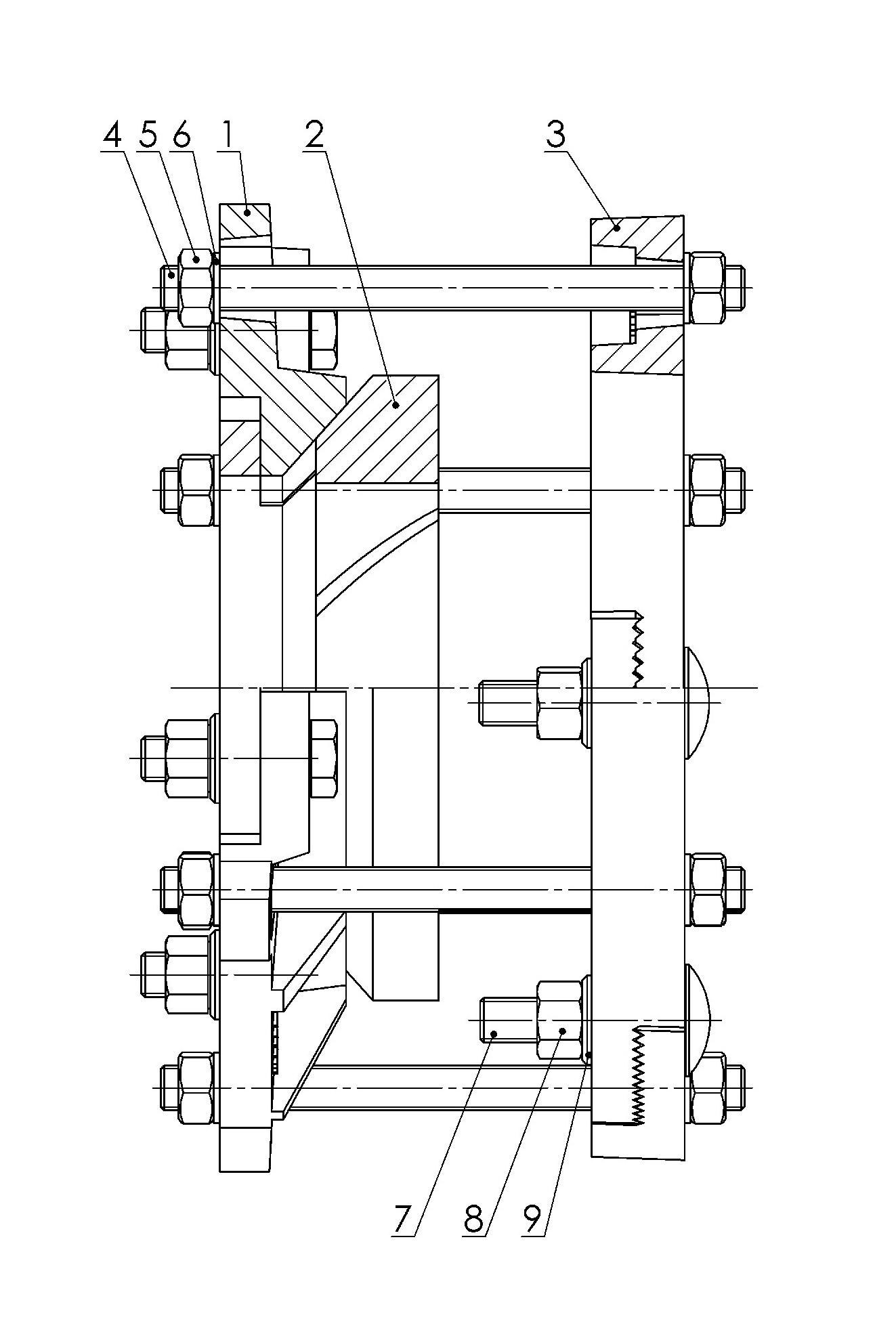

Wykaz

  1. Doszczelniacz 1/3 pierścienia I,
  2. Uszczelka z gumy NKJ atest HK/1135/01/2014,
  3. Doszczelniacz 1/3 pierścienia II,
  4. Szpilka ściągająca M12 lub M14, ocynkowana lub nierdzewna,
  5. Nakrętka M12, ocynkowana lub nierdzewna,
  6. Podkładka M12, ocynkowana lub nierdzewna,
  7. Śruba M12x40 406, ocynkowana lub nierdzewna M12x40 101, ocynkowana lub nierdzewna,
  8. Nakrętka M12, ocynkowana lub nierdzewna,
  9. Podkładka M12, ocynkowana lub nierdzewna.
