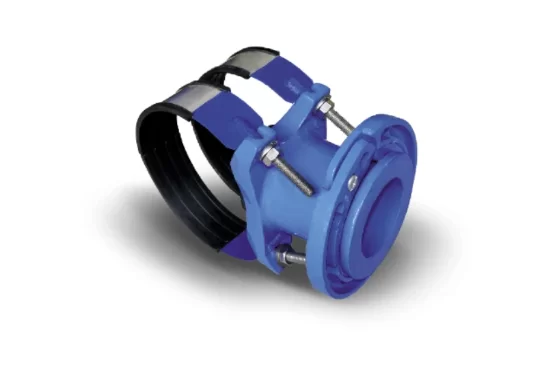

Obejma do nawiercania z odejściem kołnierzowym na rury ŻL, STAL i AC

SYMBOL PRODUKTU

TR

Przeznaczenie

Obejma do nawiercania z odejściem kołnierzowym służy do wykonania rozgałęzienia sieci wodociągowej nawiercanych aparatem przez zasuwę kołnierzową pod ciśnieniem. Opaska do nawiercania stosowana jest do rurociągów wody pitnej i nieagresywnych ścieków.

Specyfikacja

  • ciśnienie pracy PN 16
  • atest higirniczny BK/W/0286/01/2018
  • korpus z żeliwa sferoidalnego EN-GJS-500
  • zabezpieczenie antykorozyjne - farba proszkowa: poliestrowo-epoksydowa, RAL 5005 grubość powłoki 250 μm ÷ 300 μm
  • gumowe wkładki wklejone w wewnętrznej części obejmy zapobiegają obrotowi na rurze
  • śruby, nakrętki i podkładki cynkowane lub ze stali nierdzewnej A2/A4
  • rozstawy otworów w kołnierzu zgodne z normą PN-EN 1092-2:1999


Tabela rozmiarów

Symbol DN wyjścia Dn rury Zakres średnic
Dmin - Dmax [mm]
H wysokość od czoła rury do czoła konierza DZk średnica kołnierza
Stal ŻL AC [mm]
TR 080 80 150 159-170 172-184 170 200
TR 081 200 216-225 224-226
TR 082 250 267-280 280-300
TR 083 300 315-326 334-360
TR 084 350 355-368 375-385 388-420
TR 085 400 406-419 428-438 442-488
TR 100 100 150 159-170 172-184 220
TR 101 200 216-225 224-226
TR 102 250 267-280 280-300
TR 103 300 315-326 334-360
TR 104 350 355-368 375-385 388-420
TR 105 400 406-419 428-438 442-488

Wykaz

  1. Korpus żeliwny EN-GJS 500
  2. Obejma nierdzewna AISI 304
  3. Szpilka nierdzewna AISI 304
  4. Uszczelka NBR
  5. Podkładka 2H13
  6. Nakrętka A2
