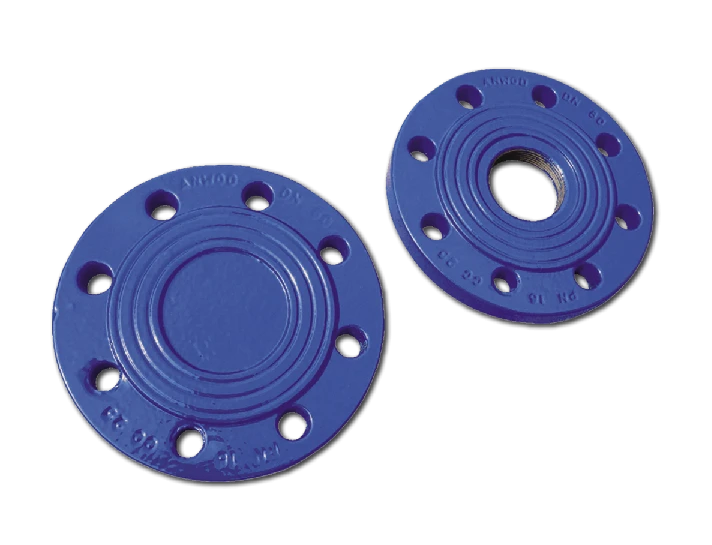

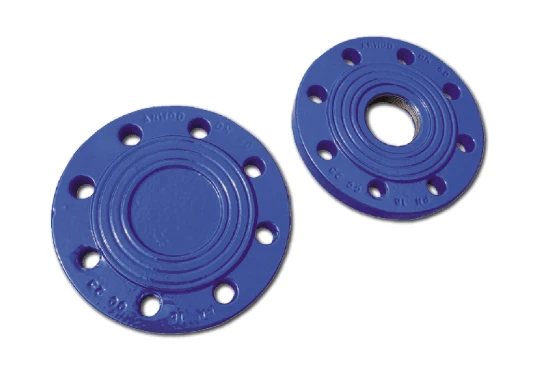

Kołnierze ślepe i gwintowane
SYMBOL PRODUKTU
KO
Przeznaczenie
Kołnierz gwintowany stosuje się do przejścia z połączenia kołnierzowego na gwintowane. Kołnierz ślepy wykorzystuje się do zamykania połączeń kołnierzowych
Specyfikacja
- Ciśnienie pracy PN 16 (1,6 MPa)
- Atest higieniczny B-BK-60210-0307/21
- Materiał - żeliwo szare EN-GJL-250, PN-EN 1561:2012
- Zabezpieczenie antykorozyjne - farba proszkowa: poliestrowo-epoksydowa HK/W/0399/01/2016, RAL 5005, grubość 250 μm ÷ 300 μm
- Gwinty rurowe według:
- PN-EN ISO 228-1:2005
- PN-EN ISO 228-2:2005
Tabela rozmiarów
Symbol | Rodzaj | Gwint kołnierza "G" | Średnica "D" [mm] |
KO 020 | Ślepe | K01 | 50 |
KO 021 | K02 | 80 | |
KO 022 | K03 | 100 | |
KO 023 | K04 | 150 | |
KO 051 | Gwintowane | 1" | 50 |
KO 052 | 1 ¼" | ||
KO 053 | 1 ½" | ||
KO 054 | 2" | ||
KO 081 | 1 ¼" | 80 | |
KO 082 | 1 ½" | ||
KO 083 | 2" | ||
KO 084 | 2 ½" | ||
KO 085 | 3" | ||
KO 101 | 1 ¼" | 100 | |
KO 102 | 1 ½" | ||
KO 103 | 2" | ||
KO 104 | 2 ½" | ||
KO 105 | 3" | ||
KO 106 | 4" | ||
KO 151 | 1 ¼" | 150 | |
KO 152 | 1 ½" | ||
KO 153 | 2" | ||
KO 154 | 2 ½" | ||
KO 155 | 3 | ||
KO 156 | 4" |

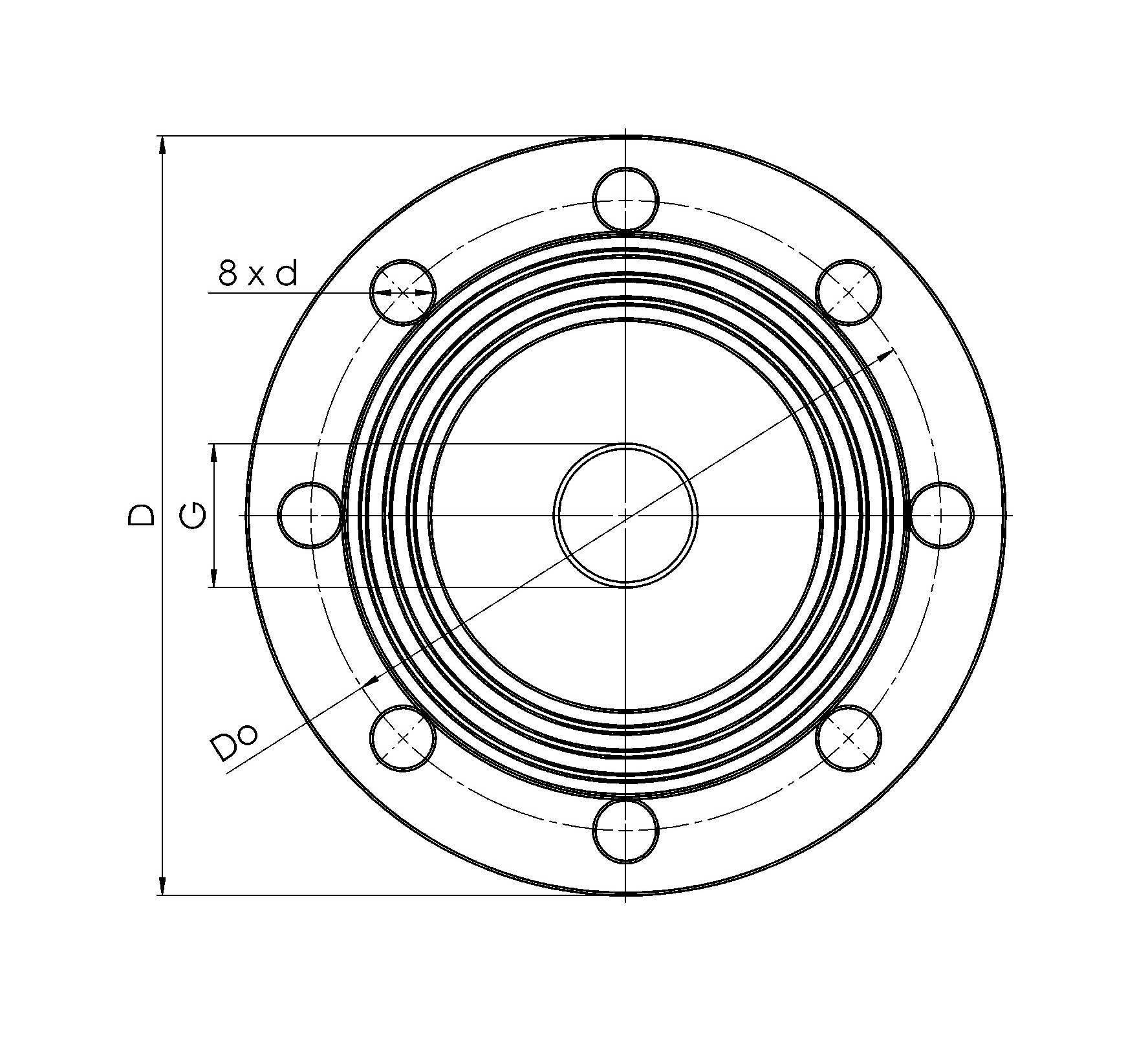

Rysunek
