Trójnik kołnierzowo bosy

SYMBOL PRODUKTU

TRB

Zadaj pytanie

Przeznaczenie

Przeznaczony do wykonywania rozgałęzień oraz montowania armatury na sieci wodociągowej. Stosowane w instalacjach wodociągowych dla wody pitnej i płynów nieagresywnych.

Specyfikacja

Ciśnienie pracy 1,6 MPa [bez 1,0 MPa]
Atest higieniczny B-BK-60210-0307/21
Materiał: Odlew ZL250, EN-GJL-250, EN 1561:2012 z ośmioma lub czterema otworami w kołnierzu
Przyłącza kołnierzowe zgodne z PN-EN 1092-2:1999
Zabezpieczenie antykorozyjne - farba proszkowa: poliestrowo-epoksydowa, atest HK/W/0399/01/2016, RAL 5005, grubość 250 μm ÷ 300 μm

Tabela rozmiarów

Symbol	Oznaczenie	Przewód główny			Odejście
		DN	Dz	L	Dn	L1	Otwory w kołnierzu
		[mm]					Otwory w kołnierzu
TRB-080-80-4	Tb ø 80x80	73	90	330	80	168	4
TRB-080-80-8	Tb ø 80x80	73	90	330	80	168	8
TRB-100-80-4	Tb ø 100x80	92	110	365	80	175	4
TRB-100-80-8	Tb ø 100x80	92	110	365	80	175	8
TRB-100-100	Tb ø 100x100	92	110	365	100	175	8
TRB-150-80-4	Tb ø 150x80	140	160	400	80	208	4
TRB-150-80-8	Tb ø 150x80	140	160	400	80	208	8
TRB-150-100	Tb ø 150x100	140	160	400	100	208	8
TRB-200-80	Tb ø 200x80	200	225	500	80		8

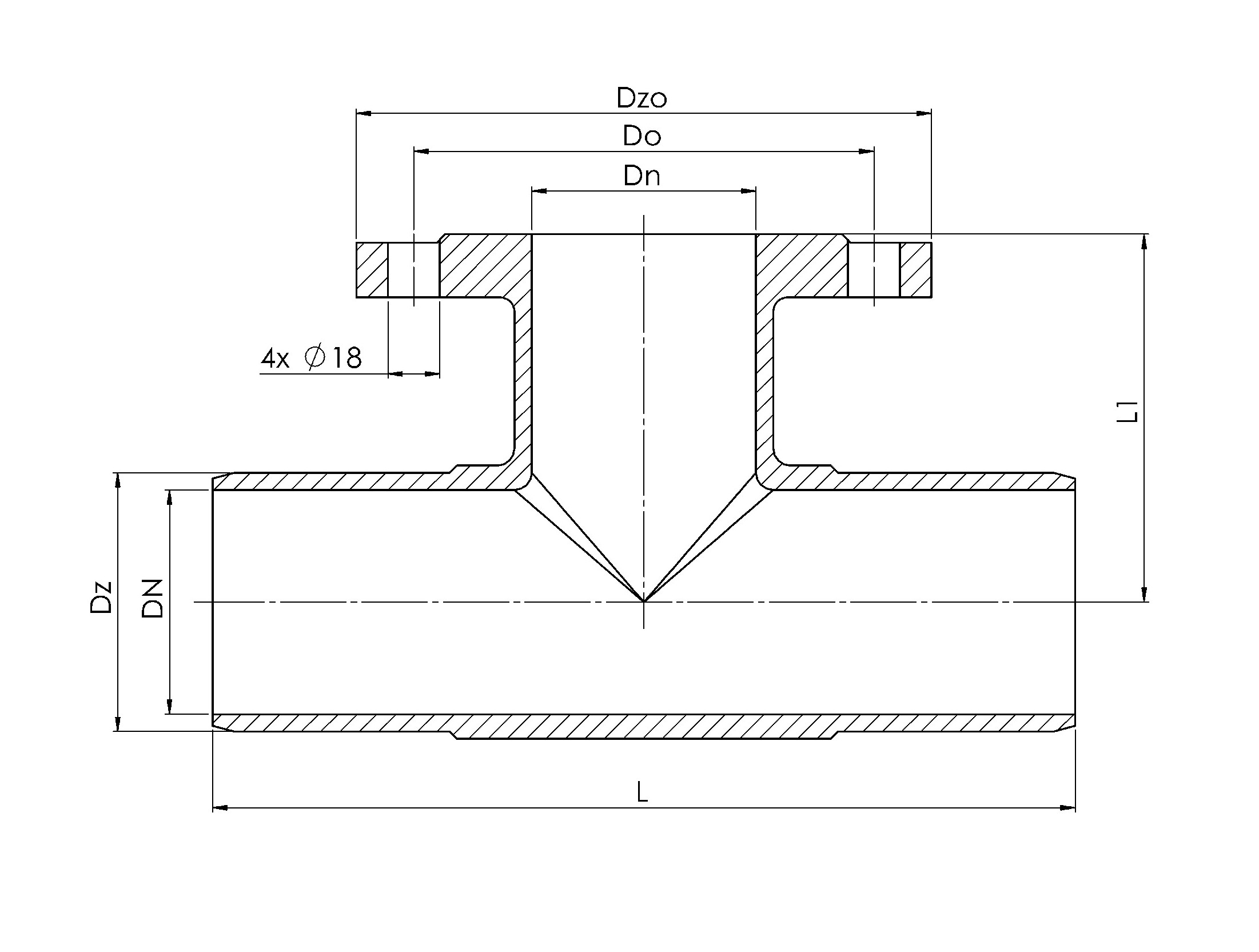

Rysunek

Pliki do pobrania

Atest higieniczny

pobierz

Deklaracja wartości użytkowych

pobierz

Karta katalogowa

pobierz
