Zasuwa kołnierzowa fig. 002 z gumowanym klinem SFERO
SYMBOL PRODUKTU
AZ
Przeznaczenie
Zasuwa kołnierzowa przeznaczona jest do instalacji wodociągowych nadziemnych i podziemnych wody pitnej. Służy do otwierania i zamykania przepływu.
Specyfikacja
- Ciśnienie pracy PN 1,6 MPa
- Temperatura pracy tmax 40oC
- Badania i wymagania zgodne z PN-EN 1074-1:2002
- Kołnierze zwymiarowane i owiercone zgodnie z normą PN-EN 1092-2:1999
- Atest higieniczny BK/W/0286/01/2018
- Zabezpieczenie antykorozyjne - farba proszkowa: poliestrowo-epoksydowa, atest HK/W/0399/01/2016, RAL 5005 grubość 250 μm ÷ 300 μm
- Guma NKJ, atest HK/W/1135/01/2014; Guma NBR 70, atest HK/W/0380/01/2016
Gwinty rurowe według:
- PN-EN ISO 228-1:2005
- PN-EN ISO 228-2:2005
Żeliwo sferoidalne na życzenie
Tabela rozmiarów
Symbol | Zasuwa |
DN |
L |
H |
a |
Do |
Dz |
d |
D1 |
Gk |
Ilość otw. |
[mm] | szt. | ||||||||||
AZ 010 | DN 50 | 50 | 250 | 208 | 19 | 125 | 165 | 18 | 102 | 22 | 4 |
AZ 011 | DN 80 | 80 | 280 | 258 | 19 | 160 | 200 | 18 | 138 | 25 | 4 |
AZ 012 | DN 80 | 80 | 280 | 258 | 19 | 160 | 200 | 18 | 138 | 25 | 8 |
AZ 015 | DN 100 | 100 | 300 | 290 | 19 | 180 | 220 | 18 | 158 | 25 | 8 |
AZ 016 | DN 150 | 150 | 350 | 405 | 22 | 240 | 285 | 22 | 212 | 26 | 8 |
Wykaz
- Pokrywa zasuwy SFERO, EN-GJS-500-7, PN-EN 1563:2012
- Korpus zasuwy SFERO EN-GJS-500-7, PN-EN 1563:2012
- Klin SFERO EN-GJS-500-7 pokryty gumą NKJ, atest HK/W/1135/01/2014
- Nakrętka MO58, CW614N PN-EN 12164:2016
- Uszczelka pokrywy, guma NKJ, HK/W/1135/01/2014
- Śruby mocujące pokrywę, PN-EN ISO 4762:2004
- Uszczelniacz, guma NKJ, HK/W/1135/01/2014
- Zabezpieczenie trzpienia MO58, CW614N PN-EN 12164:2016
- Pierścienie typu "O" guma NBR 70, HK/W/0380/01/2016
- Tulejka MO58, CW614N PN-EN 12164:2016
- Zgarniacz brudu, guma NKJ, atest HK/W/1135/01/2014
- Trzpień x20Cr13, 2H13, PN-EN 10088-1:2014
Pliki do pobrania
Zapytaj o wycenę produktu
POLECANE PRODUKTY

Aparat do nawiercania wodociągów pod ciśnieniem - Zestaw Duży
ZAPOZNAJ SIĘ Z OFERTĄ

Klucze z obudową do zasuwy i nawiertki
ZAPOZNAJ SIĘ Z OFERTĄ

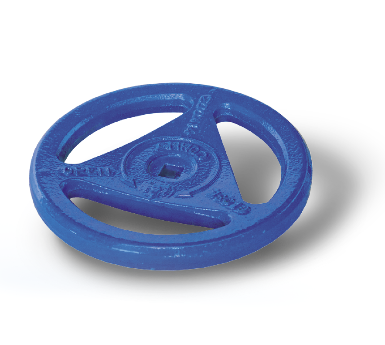

Kółko zasuwy
