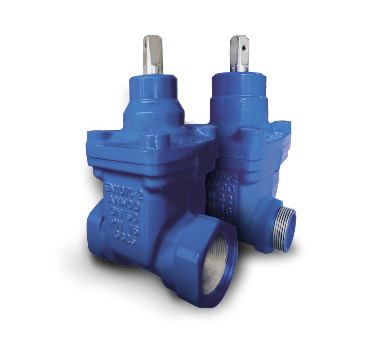

Zasuwa gwintowana M DN32

SYMBOL PRODUKTU

AZ 004

Przeznaczenie

Zasuwa z klinem gumowym z gwintem jest dedykowana do montażu na sieciach wodociągowych, do bezpośredniej zabudowy w ziemi, komorach i studzienkach. Zasuwa przeznaczona do kontaktu z wodą pitną. Służy do otwierania i zamykania przepływu na instalacjach wodociągowych nadziemnych i podziemnych.

Zasuwa gwintowana M ma nowy zoptymalizowany design. Konstrukcja zaworu bazuje na sprawdzonych rozwiązaniach dedykowanych armaturze zaporowej przy jednoczesnym utrzymaniu niskiej wagi.

Specyfikacja

  • Ciśnienie pracy PN 1,6 MPa. Temperatura pracy tmax 40oC
  • Badania i wymagania zgodne z PN-EN 1074-1:2002
  • Atest higieniczny BK/W/0286/01/2018
  • Materiał korpusu - żeliwo sferoidalne SFERO, EN-GJS-500-7, PN-EN 1563:2012
  • Guma NKJ, atest HK/W/1135/01/2014; Guma NBR 70, atest HK/W/0380/01/2016
  • Materiał klina - mosiądz MO59 wulkanizowany gumą NKJ
  • Zabezpieczenie antykorozyjne - farba proszkowa: poliestrowo-epoksydowa HK/W/0399/01/2016, RAL 5005 grubość 250 μm ÷ 300 μm
  • Gwinty rurowe według:
    • PN-EN ISO 228-1:2005
    • PN-EN ISO 228-2:2005


Tabela rozmiarów

Symbol Zasuwa L [mm] H [mm] Gw [cale] S1 [mm]
AZ 004 DN32 125 185 1 ¼" 12



Wykaz

  1. Korpus, SFERO EN-GJS-500-7, PN-EN 1563-2012
  2. Pokrywa, SFERO EN-GJS-500-7, PN-EN 1563-2012
  3. Kuty klin mosiężny MO59, wulkanizowany gumą NKJ, atest HK/W/1135/01/2014
  4. Trzpień 2H13, Stal x20Cr13, PN-EN 10088-1:2014
  5. Zabezpieczenie trzpienia, A2
  6. Podkładka, PTFE
  7. Uszczelniacz, NKJ, HK/W/1135/01/2014
  8. Tuleja prowadząca MO58, CW614N PN-EN 12164:2016
  9. Pierścień typu "0" NBR 70, HK/W/0380/01/2016
  10. Zgarniacz brudu NKJ, HK/W/1135/01/2014
  11. Uszczelka pokrywy, NKJ, HK/W/1135/01/2014
  12. Śruby mocujące pokrywę, M10, PN-EN ISO 4762:2004
  13. Zabezpieczenie śruby
